블루웨이브 QX4
최대 4개의 LED 스팟 큐어 헤드를 독립적으로 제어하여 더욱 유연한 큐어링 가능
CE 마크 획득 - 전 세계적으로 이용 가능

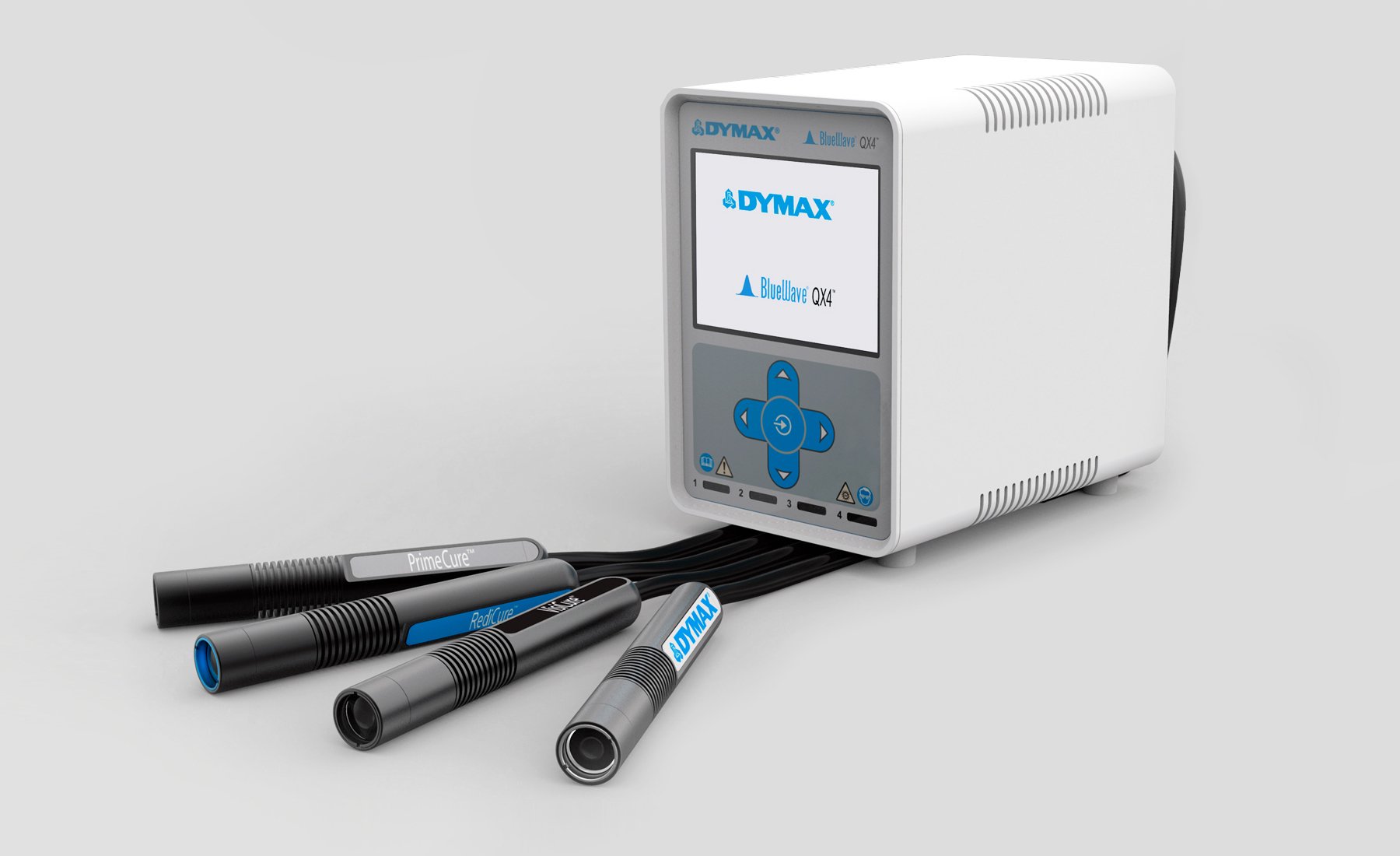

다이맥스 블루웨이브 ® QX4 고강도 스팟 경화 시스템은 더 작고 다재다능한 장치에 LED 경화 기술의 모든 이점을 제공합니다. 이 시스템은 풋스위치가 있는 컨트롤러와 최대 4개의 LED 헤드로 구성됩니다. LED 헤드는 365, 385 및 405nm로 제공되며 3mm, 5mm 또는 8mm 직경 초점 렌즈를 장착할 수 있습니다. LED 헤드와 초점 렌즈는 어떤 조합으로든 사용할 수 있으며 시스템의 가변 모드를 통해 제어할 수 있습니다. 가변 모드를 사용하면 각 헤드를 개별적으로 강도와 사이클 시간에 맞게 프로그래밍할 수 있습니다. 개별 노출 시간과 강도 설정은 각 LED 헤드에 대해 1% 단위로 설정할 수 있어 사용자에게 최대의 경화 유연성을 제공합니다.
경화 유연성 외에도 BlueWave ® QX4는 또한 장치의 설정 및 사용에 유연성을 제공하는 사용하기 쉬운 제어 인터페이스를 갖추고 있습니다. 장치는 풋 페달 또는 PLC 인터페이스로 활성화할 수 있으므로 자동화 시스템에 쉽게 통합할 수 있습니다.

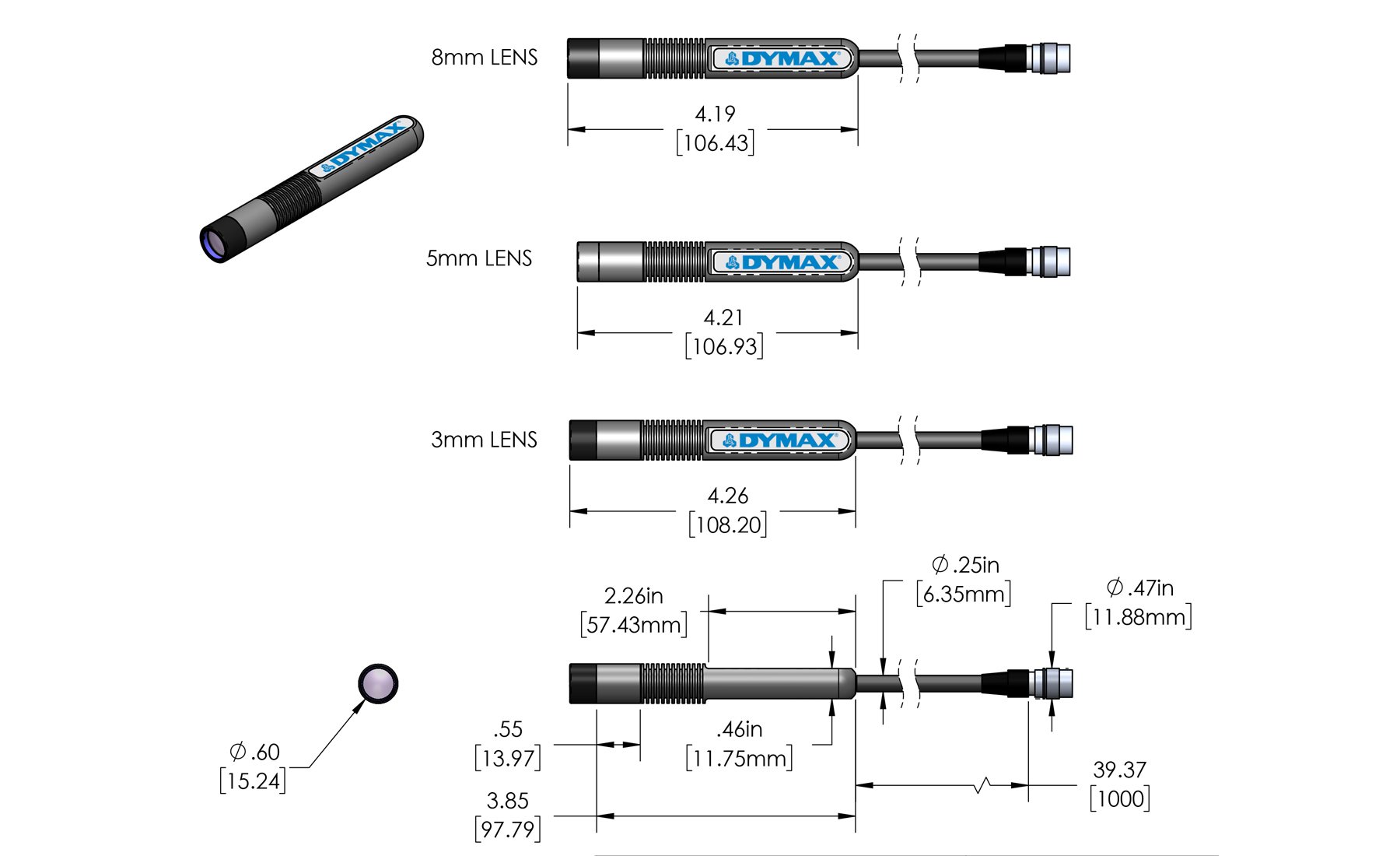

블루웨이브 완료 ® QX4 시스템은 풋스위치가 있는 컨트롤러/전원 공급 장치, 최대 4개의 LED 헤드/완드를 갖추고 있으며, 제대로 작동하려면 각 헤드/완드에 대해 3개의 렌즈 중 하나를 주문해야 합니다. 직접 연결된 케이블을 사용한 헤드/완드의 길이는 1.5M(끝에서 끝까지)입니다. 구성 요소는 별도로 판매됩니다.
당사의 광 경화 시스템을 2주 동안 무료로 평가할 수 있는 기회를 활용하세요. 체험 및 구매 프로그램 .
참고: Dymax는 원래 QX4 컨트롤러, LED 헤드 및 렌즈 생산을 중단했습니다. 2024년 1분기경 재고가 소진될 때까지 QX4를 계속 판매할 예정입니다. 지역 관리자 및 애플리케이션 엔지니어링 팀과 협력하여 최신 제품으로 전환하세요. QX4 V2.0
특징
특징
- 하나의 컨트롤러로 최대 4개의 LED 헤드를 제어하여 최대의 애플리케이션 유연성을 제공합니다.
- 다양한 광경화 재료와의 더 나은 호환성을 위해 365, 385 또는 405 nm 파장을 위한 LED 헤드
- 가변 모드를 사용하면 각 LED 헤드를 독립적으로 프로그래밍할 수 있습니다.
- 각 LED 헤드에 대해 1% 단위로 개별 노출 시간 및 강도 설정을 사용할 수 있어 최대 경화 유연성을 제공합니다.
- 경화 요구 사항에 맞게 장치를 조정할 수 있는 3mm, 5mm 및 8mm 직경의 교체 가능한 초점 렌즈
- 즉시 켜짐-꺼짐 - 예열 기간 없음 및 에너지 효율성 향상
- 과열 없이 연속 작동을 위한 효율적인 LED 온도 관리 및 편안한 핸드헬드 작동 온도

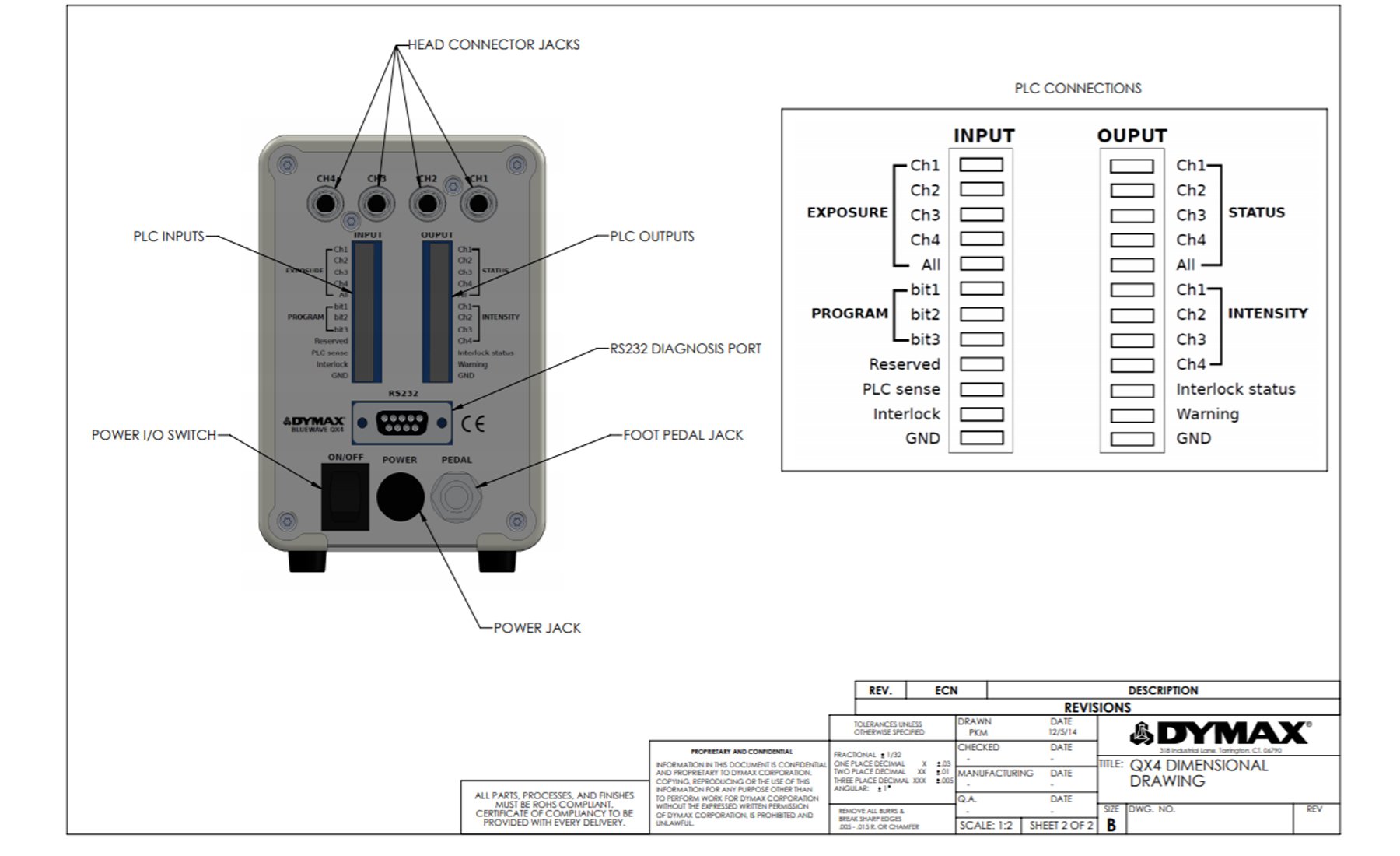

- 자동화 시스템에 쉽게 통합되는 PLC 인터페이스
자원
자원
Manual
Quick Starts / FAQs
FAQ: BlueWave QX4
빠른 시작: QX4 업그레이드 키트
빠른 시작: QX4 어레이 조립 및 설정
How To
스팟-큐어 시스템 검증 방법
Selector Guide
가이드: 광중합 장비
Product Bulletin
게시판: BlueWave QX4 LED 스팟 경화 시스템
Equipment Drawings
CAD(STEP): QX4 Wand
도면: QX4 컨트롤러
| 재산 | 명세서 |
|---|---|

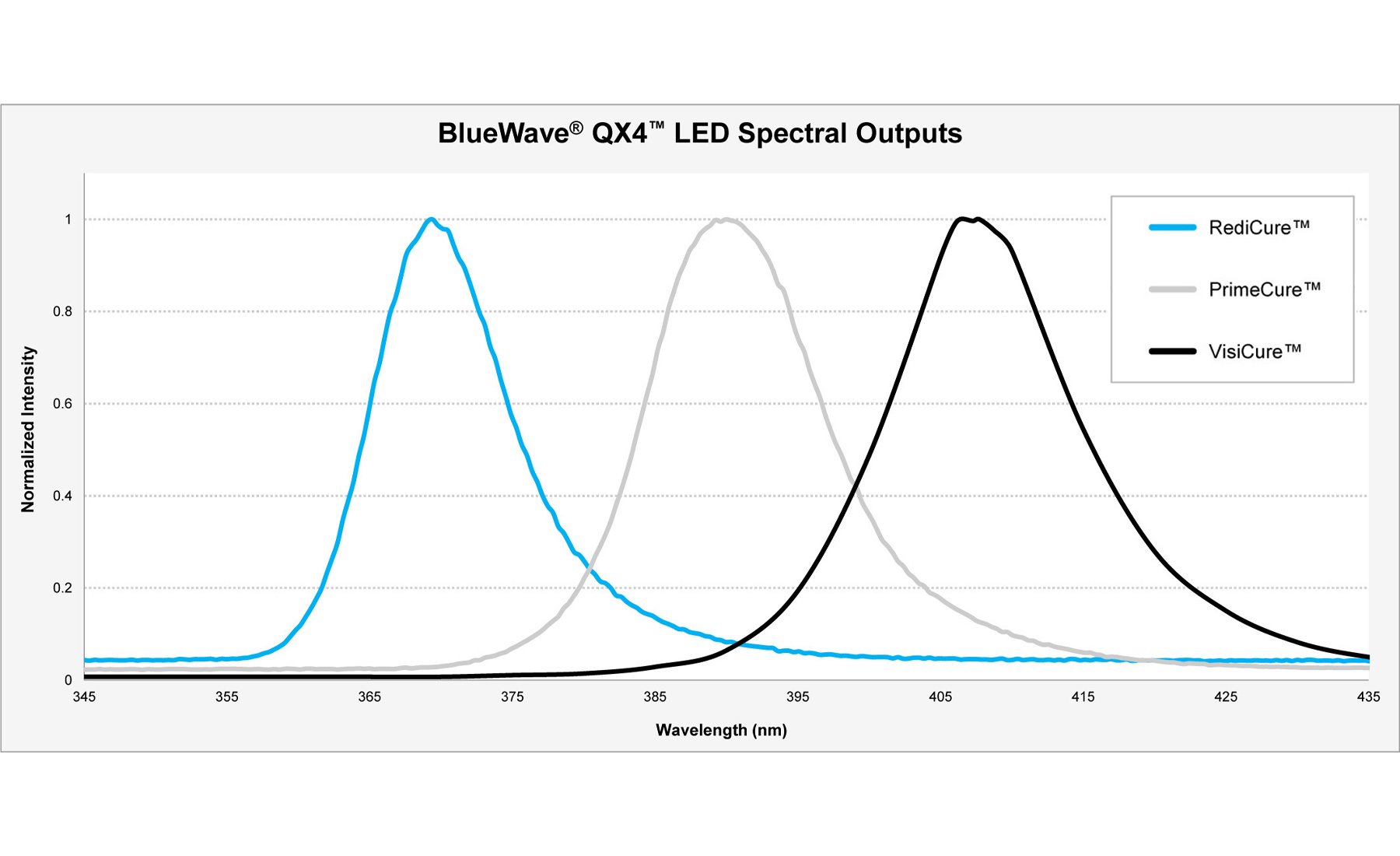

| 출력 주파수 | 레디큐어: 365nm |
| PrimeCure: 385nm | |
| 비지큐어: 405nm | |

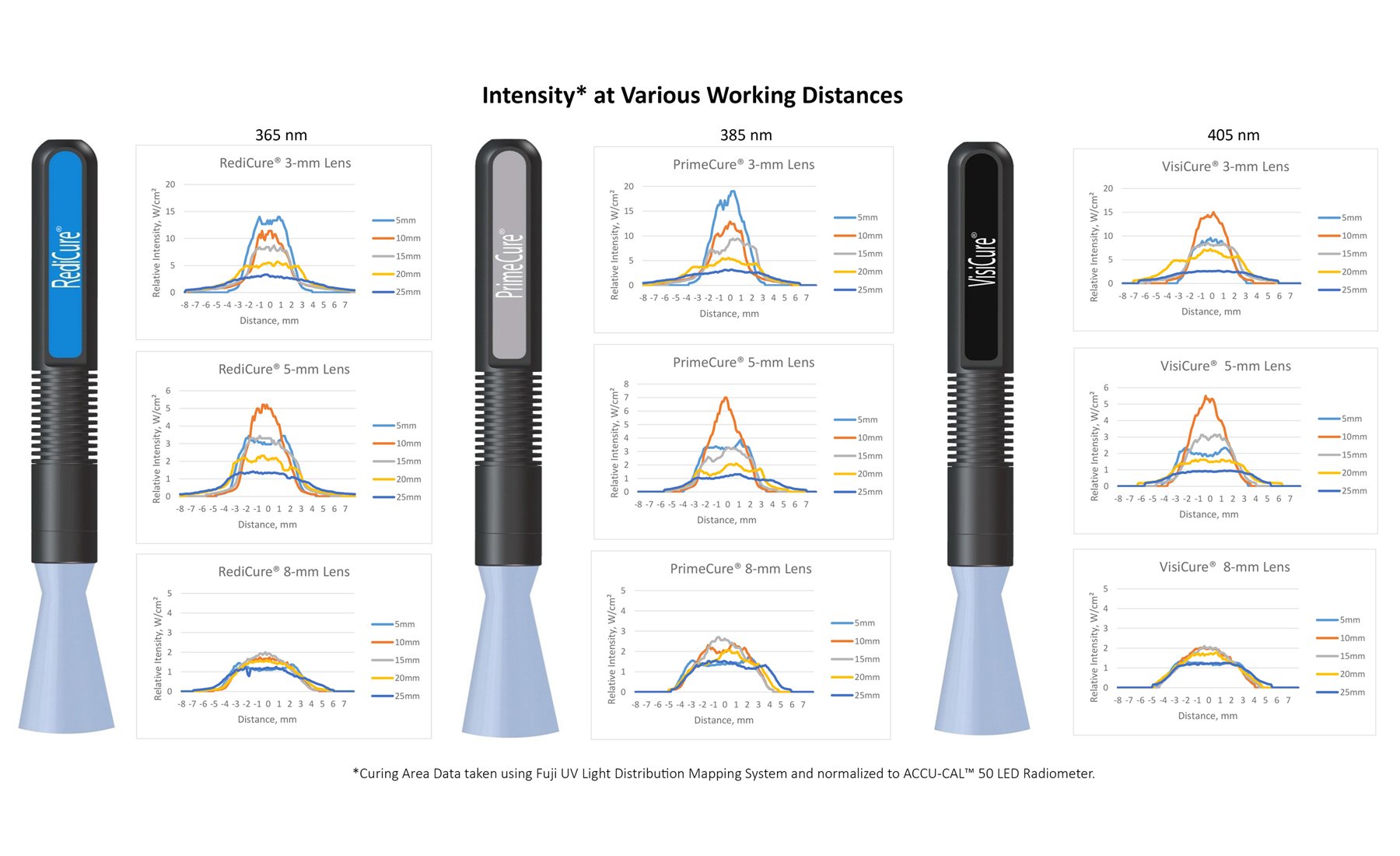

| 강도 출력 | 레디큐어: 13.9W/cm² |
| PrimeCure: 18.8W/cm² | |
| 비지큐어: 14.9W/cm² | |
| 전원 공급 입력 | 100-240V ~2A, 50/60Hz |
| LED 타이머 | 0.1 ~ 999초 |
| LED 활성화 | 풋스위치, 전면 패널 또는 PLC |
| 냉각 | 자연 대류 |

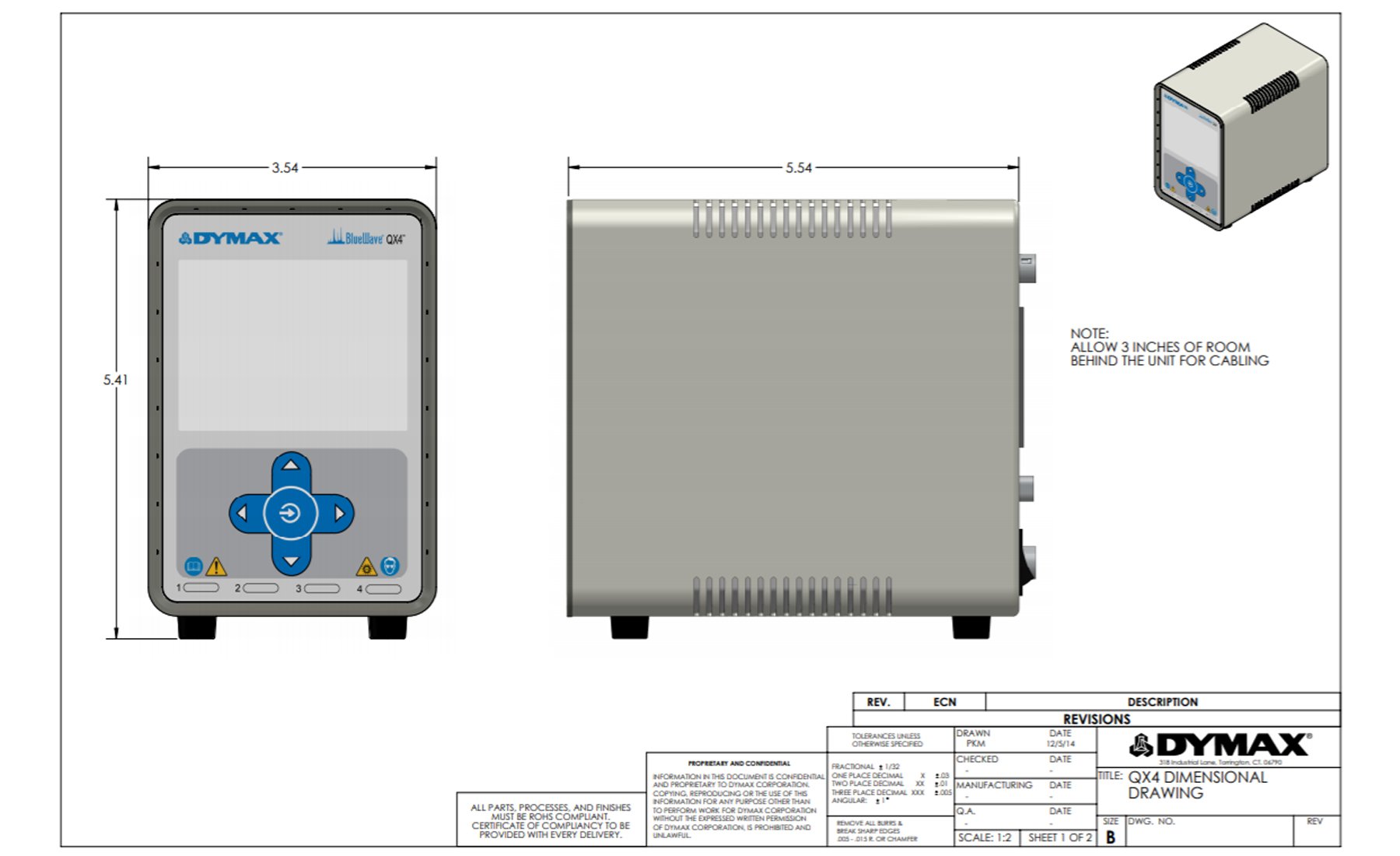

| 치수(폭 x 깊이 x 높이) | 3.5인치 x 5.5인치 x 5.6인치(9.0cm x 14.1cm x 13.7cm) |
| 무게 | 컨트롤러: 2.3파운드(1.03kg) |
| 머리 : 0.2파운드(0.08kg) | |
| 단위 보증 | 구매일로부터 1년 |
| 작동 환경 | 5-40°C(41-104°F), 비응축 |
추가 기술 사양을 찾고 계신가요? 리소스 라이브러리를 확인하거나 기술 전문가와 상담하세요.
연락하기BlueWave® QX4 LED Multi-Head Spot Light-Curing System
Dennis DellAccio, Equipment Manager for Dymax Corporation, discusses the Dymax BlueWave QX4 LED light-curing system. Highlights include a substrate curing demonstration and an overview about the benefits of LED curing technology. Dennis also shows important features of the system including the multiple lightguides and easily interchangeable focusing lenses that allow for maximum curing flexibility.
부품 번호
프로젝트에 대한 완벽한 솔루션을 구축하거나 교체 부품을 찾으세요
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
LED 헤드 / 렌즈
43161
레디큐어 ® 365 nm LED 헤드/완드(1 M)
43162
프라임큐어 ® 385 nm LED 헤드/완드(1 M)
43163
비지큐어 ® 405 nm LED 헤드/완드(1 M)
씨-41558
정리 - 5mm 아크릴 렌즈 QX4
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
씨-43161
정리 - 레디큐어 ® 365 nm LED 헤드/완드(1 M)
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
BlueWave® QX4 컨트롤러
41571
풋 스위치가 있는 컨트롤러/전원 공급 장치
북미 버전(120V 플러그가 있는 코드)
41572
풋 스위치가 있는 컨트롤러/전원 공급 장치 - 전원 코드 없음*
*유럽 고객의 경우 해당 전원 코드가 추가됩니다.
41573
풋 스위치가 있는 컨트롤러/전원 공급 장치
아시아 버전(G형 전원 코드)
씨-41571
정리 - BlueWave QX4 V1 - 풋 스위치가 있는 컨트롤러/전원 공급 장치
북미 버전(120V 플러그가 있는 코드)
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
BlueWave® QX4 렌즈
43164
3mm 렌즈
43165
5mm 렌즈
43166
8mm 렌즈
43197
3mm 렌즈 LED 헤드 업그레이드 키트(기존 LED 헤드를 최신 디자인으로 업그레이드)
43198
5mm 렌즈 LED 헤드 업그레이드 키트(기존 LED 헤드를 최신 디자인으로 업그레이드)
43199
8mm 렌즈 LED 헤드 업그레이드 키트(기존 LED 헤드를 최신 디자인으로 업그레이드)
씨-43164
정리 - 3mm 렌즈 QX4
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
씨-43166
정리 - 8mm 렌즈 QX4
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
연결 케이블 확장
41563
0.5M 확장
41564
1.0M 확장
41565
1.5M 확장
41566
2.0M 확장
씨-41564
정리 - 1.0M 연장 연결 케이블 QX4
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
액세서리 및 예비 부품
41547
AC 전원 어댑터
41548
북미 전원 코드
41549
아시아 전원 코드
5028
풋 스위치
라디오미터
40505
LED 스포트 및 플러드 장치용 ACCU-CAL™ 50-LED: 3mm, 5mm 및 8mm 광도관 어댑터, 광도관 시뮬레이터* 및 BlueWave® QX4® 및 BlueWave® MX-275와 함께 사용할 수 있는 광 어댑터가 포함된 완전한 라디오미터; 보관/운반 케이스 포함
* 광도관 시뮬레이터는 직접 스포트 램프 강도를 측정하는 데 사용됩니다(광도관 투과율 계산에 필요)
