5000-EC
고강도, 빠른 UV 경화를 위한 플러드 램프 시스템
전 세계적으로 이용 가능(유럽 제외)
Dymax 5000-EC 시리즈 UV 경화 플러드 램프는 UV 접착제, UV 코팅 및 UV 잉크의 고강도, 빠른 UV 경화를 위해 설계되었습니다. 5000-EC UV 경화 램프는 좁은 5인치 x 5인치 영역에 집중된 고강도 UV 광선이 필요한 공정을 위해 설계되었습니다. 5000-EC 시리즈 UV 플러드 램프는 주로 UV-A 범위(320-390nm 파장)에서 집중된 빛을 제공하여 최대 UV 경화 깊이와 "tack-free" 경화를 달성하며, 일반적으로 10-30초 내에 완료됩니다. Dymax UV 플러드 램프는 1/2인치보다 큰 결합 또는 코팅된 영역에 저렴한 경화를 제공합니다. 2 또는 소량 생산 처리나 컨베이어 장착형 UV 경화에 사용될 수도 있습니다.
5000-EC UV 플러드 램프 시스템의 더 빠른 경화 기능은 UV 컨포멀 코팅을 경화하는 추가 기능을 제공합니다. 또한 산업, 자동차, 전자, 의료 기기 및 광학 산업 내에서 다양한 UV 본딩, UV 포팅, UV 밀봉, UV 태킹 및 UV 캡슐화 응용 분야에 사용됩니다.

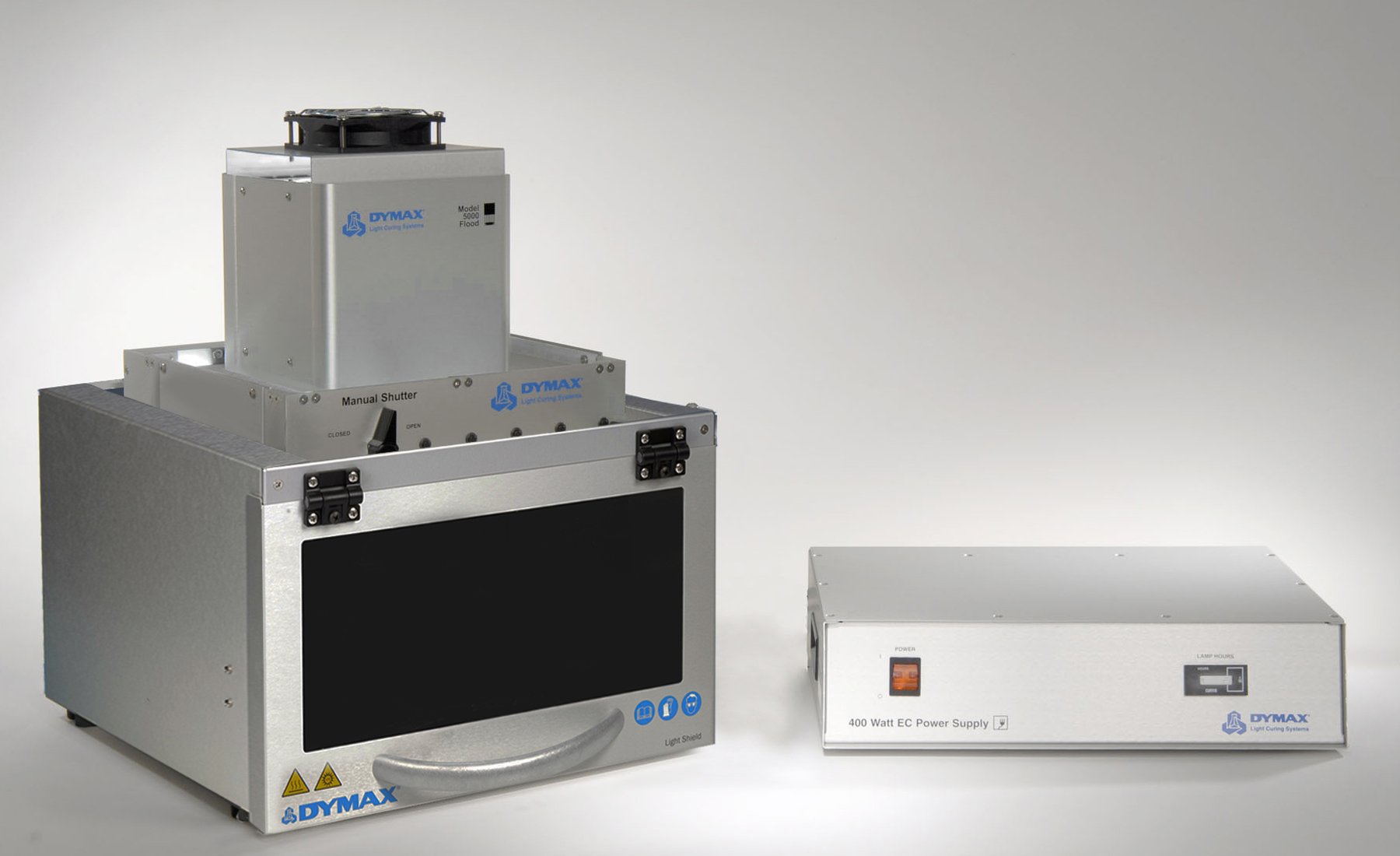

5000-EC UV 경화 플러드 램프는 전원 공급 장치, 반사기 하우징, 400와트 금속 할로겐 UV 경화 전구로 구성되어 있습니다. 셔터 어셈블리, UV 실드, UV 플러드 램프 스탠드를 포함하여 구매 후 UV 경화 램프와 함께 액세서리를 주문하거나 개조할 수 있습니다. 완전한 UV 플러드 시스템도 제공됩니다.
당사의 '체험 및 구매' 프로그램을 통해 2주 동안 무료로 광경화 시스템을 평가해 볼 수 있는 기회를 활용하세요.
특징
특징
- 더 긴 전구 보증 기간 – 이 전구는 이제 2,000시간 보증이 제공됩니다!
- UV 경화 10~30초
- 집중된 5 x 5 in [12.7 cm x 12.7 cm] 경화 영역
- 견고한 브러시드 알루미늄 구조
- 1/2인치²보다 큰 결합 영역 또는 소규모 배치 처리를 위한 저렴한 UV 경화
- UV 경화 플러드 램프는 컨베이어에 장착하거나 독립형 벤치탑 시스템으로 사용할 수 있습니다.
자원
자원
Manual
매뉴얼: EC 플러드 램프 시스템용 라이트 실드
How To
홍수 경화 시스템 검증 방법
Quick Starts / FAQs
빠른 시작: 5000-EC 온도 제어
빠른 시작: EC 플러드 라이트 실드 및 수동 셔터
빠른 시작: EC 홍수 및 Light Shield
Selector Guide
가이드: 광중합 장비
Product Bulletin
게시판: 2000-EC 및 5000-EC UV 경화 플러드 램프
Equipment Drawings

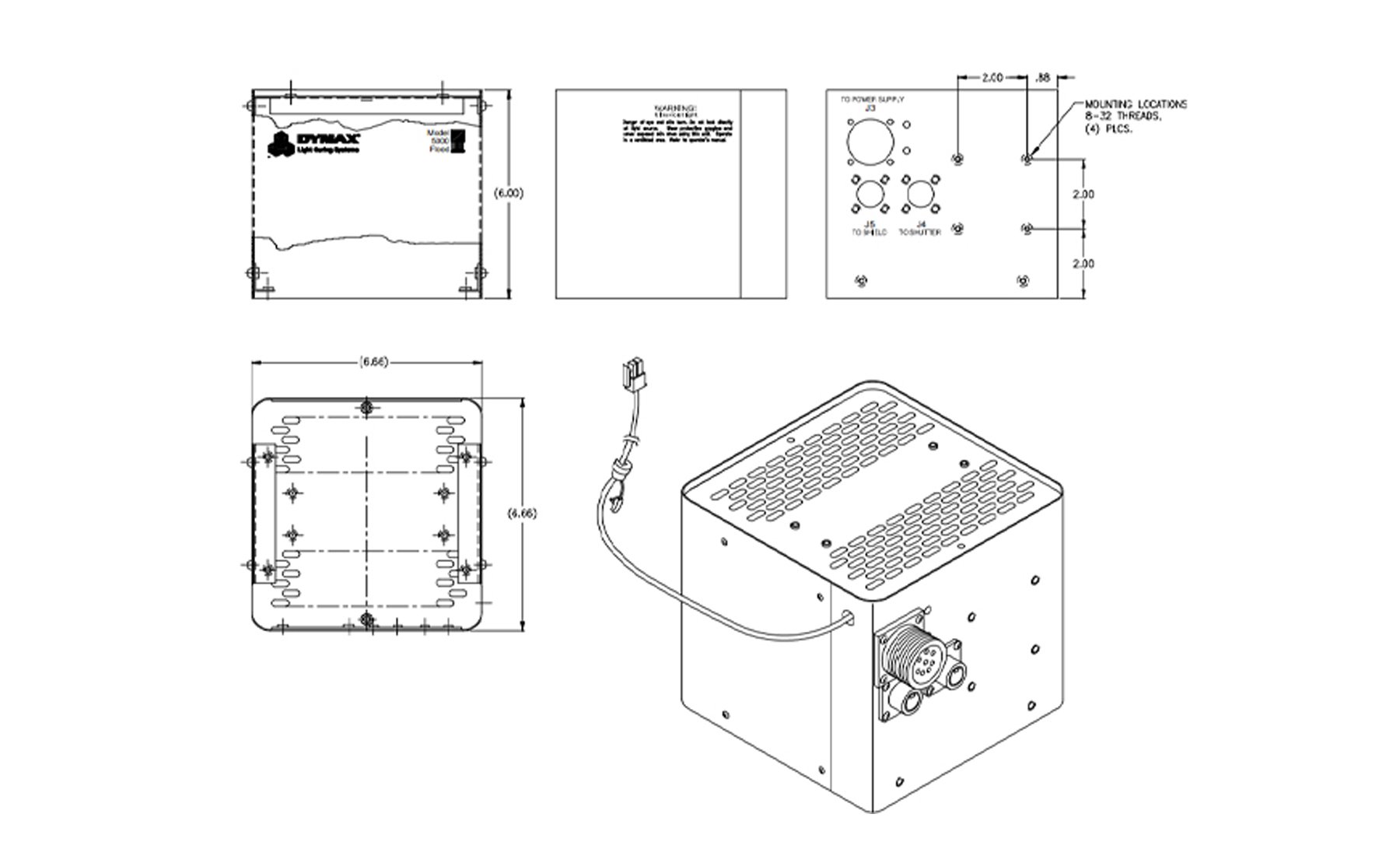

도면: 5000-EC 반사기 하우징 조립 치수
CAD(STEP): 5000-EC 반사기 하우징 어셈블리
도면: EC Flood Power Supply 치수
CAD(STEP): EC Flood Power Supply
CAD(STEP): EC 라이트 실드
| 재산 | 명세서 |
|---|---|
| 출력 전력 | 400 와트 |
| 자외선 광원 | UVA 홍수 |
| UVA 범위(320-390 nm)의 일반적인 강도* | 225mW/cm² |
| 조명 영역의 치수 | 5인치 x 5인치 [12.7cm x 12.7cm] |
| EC 입력 전원 요구 사항 | 범용 90-265 VAC(접지), 47-63 Hz |
| 전원 공급 장치 무게 | 12.25파운드[5.6kg] |
| 전원 공급 장치 치수(대략적) | 12인치(길이) x 16인치(폭) x 4.25인치(높이) [30.5cm x 40.6cm x 10.8cm] |
| 반사기 하우징 치수(대략) | 6.75인치(길이) x 6.75인치(폭) x 8인치(높이) [17.2cm x 17.2cm x 20.3cm] |
| 반사기 하우징 무게 | 2.7파운드[1.2kg] |
| 운영 환경 | 10~40도 |
| 0-80% 비응축 | |
| * | 강도 판독값은 라디오미터의 제조사와 모델에 따라 크게 다릅니다. 이러한 강도는 반사기 하우징의 하단 가장자리에서 3인치 떨어진 곳에서 측정한 ACCU-CAL™ 50 라디오미터로 측정되었습니다. |
추가 기술 사양을 찾고 계신가요? 리소스 라이브러리를 확인하거나 기술 전문가와 상담하세요.
연락하기부품 번호
프로젝트에 대한 완벽한 솔루션을 구축하거나 교체 부품을 찾으세요
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
5000-EC 시리즈 플러드 램프 시스템
38100
5000-EC 모듈형(전원 공급 장치, 반사기 하우징, 전구)
39820
라이트 실드가 있는 5000-EC 모듈러
39821
Light Shield 및 Zip™ 셔터가 있는 5000-EC 모듈러
39823
라이트 실드 및 수동 셔터가 있는 5000-EC 모듈러
씨-39821(9940015914171)
정리 - Light Shield 및 Zip™ 셔터가 있는 5000-EC 모듈러
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
부속품
35572
EC 및 ECE 홍수용 수동 셔터
가장 비용 효율적인 셔터 시스템.
37863
EC 홍수용 ZIP™ 셔터
시간 및 수동 모드. 풋 페달 또는 PLC 제어.
41175
EC 플러드 라이트 실드
360 ◦ 리프팅 도어와 슬라이딩 경화 선반으로 차폐합니다.
다이맥스 셔터와 호환됩니다(부품 번호 37863, #35572).
라디오미터
39560
스포트 및 플러드 램프와 컨베이어용 ACCU-CAL™ 50
보관/운반 케이스 포함
39561
플러드 램프 및 컨베이어용 ACCU-CAL™ 50
보관/운반 케이스 포함
