영어: ECE 5000 5000년
다양한 산업 응용 분야를 위한 다목적 UV 플러드 램프 경화
CE 마크 획득 – 전 세계적으로 이용 가능
Dymax ECE 5000 플러드 램프 경화 시스템은 UV 경화 접착제, 코팅 및 잉크의 빠른 경화를 위해 5인치 x 5인치(12.7cm x 12.7cm) 면적에 중간에서 높은 강도의 경화를 제공합니다. Dymax 플러드 램프는 본딩, 밀봉 및 캡슐화를 포함한 다양한 산업 분야에서 사용할 수 있으며 자동차, 전자, 광학 및 의료 기기 조립 산업에서 사용하기에 이상적입니다.

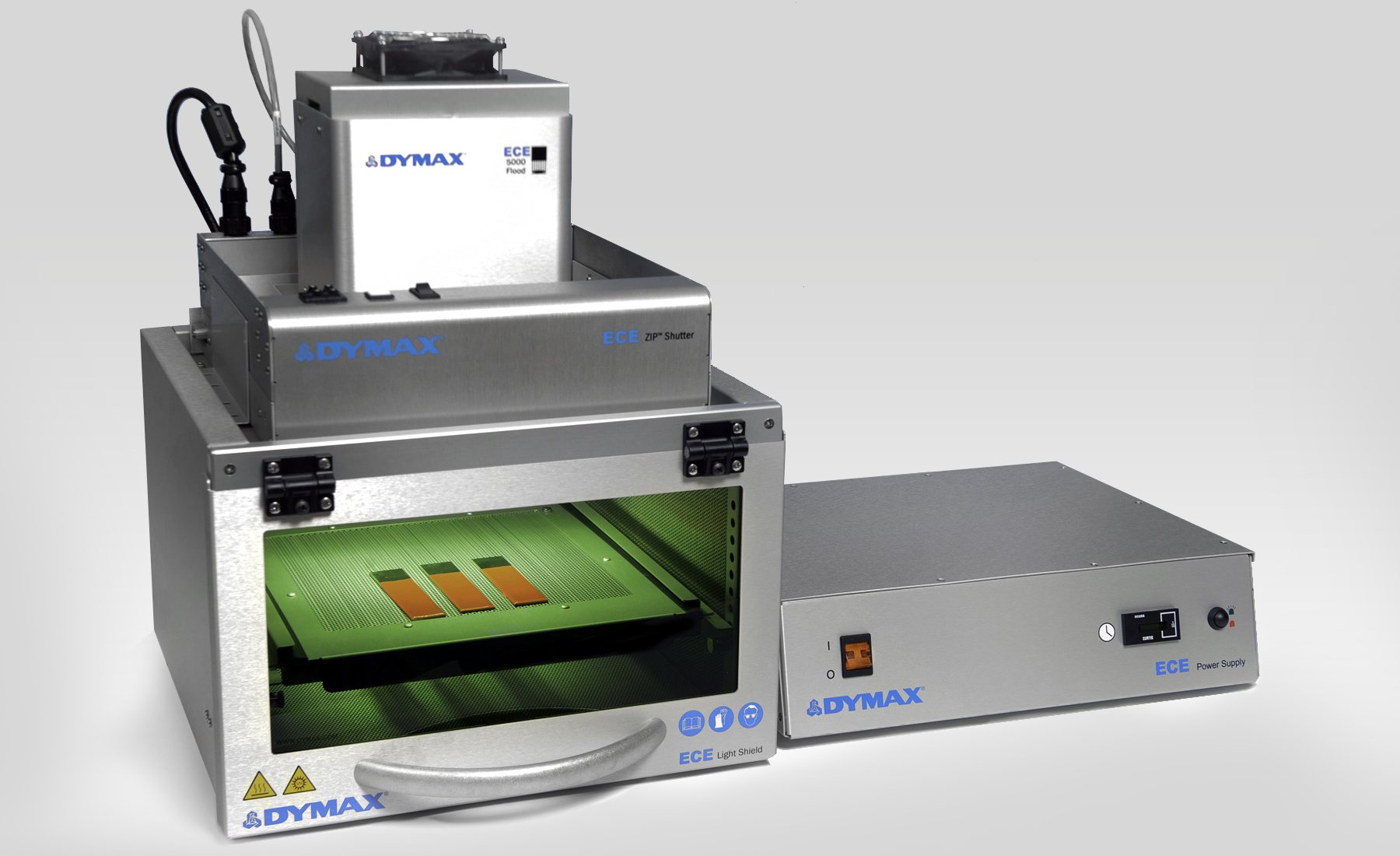

모듈형 ECE 시리즈 플러드 램프는 전원 공급 장치, 반사기 하우징, 400와트 금속 할로겐 UV 경화 전구로 구성됩니다. UV 차폐, 셔터 어셈블리, 장착 스탠드와 같은 액세서리를 추가하면 이러한 플러드 램프를 턴키 벤치탑 시스템으로 사용하거나 자동화된 조립 프로세스에 통합할 수 있습니다.
아래에 나열된 완전한 ECE 시리즈 플러드 램프 시스템은 다양한 경화 요구 사항에 맞게 플러그를 꽂고 경화할 준비가 된 완전한 패키지로 통합되어 있습니다. 이들은 공정 제어 경화를 위한 안전성과 편의성을 최적화하도록 설계되었습니다. 이러한 광원은 다재다능하여 큰 본드 라인이 있는 부품이나 트레이에 있는 여러 부품의 접착제를 경화하거나 코팅 및 잉크를 경화할 수 있으며 프로토타입 또는 벤치탑 생산에 이상적입니다.
특징
특징
- 강력한 UV 경화 램프(최대 225 mW/cm²)*
- 표준 시스템에는 금속 할로겐 전구(장파)가 포함되어 있지만 두 가지 추가 전구 옵션(단파 및 가시광선)을 주문할 수 있습니다.
- 안전 인터록으로 100% 차폐
- 조절이 쉬운 트레이 높이
- 발 페달 또는 PLC로 작동 가능한 셔터
- 전구는 2,000시간 동안 보증됩니다.**
- Light Shield 도어가 열려 있을 때 램프가 꺼짐
- 비수동 램프 고장 봉쇄
- 새로운 ECE Light Shield 디자인으로 빛 누출 감소
- ZIP 셔터용 재설계된 장착 플레이트는 빛 누출을 줄입니다.
- *표준 금속 할로겐 전구를 사용하여 램프 높이 3인치(7.62cm)에서 Dymax ACCU-CAL 50 라디오미터(325~395nm)로 측정했습니다.
- **보증은 전구 점화에만 적용됩니다. 강도는 보증되지 않습니다.
자원
자원
Manual
매뉴얼: ECE 플러드 램프 시스템
매뉴얼: ECE Flood Systems PLC 사용자 가이드
매뉴얼: ECE 홍수 시스템용 UV 라이트 실드
How To
홍수 경화 시스템 검증 방법
Quick Starts / FAQs
빠른 시작: 수동 셔터 및 라이트 실드가 있는 ECE 5000 램프
빠른 시작: ECE 5000 램프 대 라이트 실드
Selector Guide
가이드: 광중합 장비
Product Bulletin
게시판: ECE 시리즈 홍수 시스템
Equipment Drawings
도면: ECE 5000 반사기 하우징 조립 치수
CAD(STEP): ECE 5000 반사기 하우징 조립체
도면: ECE 플러드 라이트쉴드 치수
CAD(STEP): ECE 플러드 라이트쉴드
CAD(STEP): ECE ZIP 셔터
| 재산 | 명세서 |
|---|---|
| UVA(365nm)에서의 일반적인 초기 출력 강도** | 225mW/cm² |
| 경화 영역 | 5인치 x 5인치(12.7cm x 12.7cm) |
| 작업 거리 | 2인치 - 6인치(5.08cm - 15.24cm) |
| 반사기 하우징 치수 | 6인치(길이) x 6.75인치(폭) x 8인치(높이) (17.2cm x 17.2cm x 20.3cm) |
| 전원 공급 장치 치수 | 12인치 길이 x 16인치 너비 x 4.25인치 높이(30.5cm x 40.6cm x 10.8cm) |
| 전구 보증 | 2,000시간(강도 보증 없음, 전구 점화만 가능) |
| 일반적인 저하 | 2,000시간 동안 < 20% |
| 전력 요구 사항 | 100 – 240 VAC +/-10% 단상 47 – 63 Hz |
| 운영 환경 | 10~40도 |
| 0-80% 비응축 | |
| ** | 강도 판독값은 라디오미터의 제조사와 모델에 따라 크게 다릅니다. 이러한 강도는 ACCU-CAL™ 50 라디오미터로 측정되었습니다. |
추가 기술 사양을 찾고 계신가요? 리소스 라이브러리를 확인하거나 기술 전문가와 상담하세요.
연락하기부품 번호
프로젝트에 대한 완벽한 솔루션을 구축하거나 교체 부품을 찾으세요
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
ECE 5000 모듈러 시스템
40915
전원 코드가 없는 ECE 5000 모듈식 시스템
*유럽 고객의 경우 해당 전원 코드가 추가됩니다.
40925
ECE 5000 모듈식 시스템, 북미 전원 코드(120V 플러그)
40935
아시아형 G 전원 코드가 있는 ECE 5000 모듈러 시스템
C- 40925 (400102712)
정리 - 북미 전원 코드(120V 플러그)가 포함된 ECE 5000 모듈형 시스템
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
장착 스탠드가 있는 ECE 5000
40970
전원 코드가 필요 없는 장착 스탠드가 포함된 ECE 5000.
41130
장착 스탠드가 있는 ECE 5000, 북미 버전(120V 플러그)
41140
장착 스탠드가 있는 ECE 5000, 아시아 버전(G형 플러그)
라이트 실드가 있는 ECE 5000
40900
ECE 5000 라이트 실드 포함. 전원 코드 없음.
*유럽 지역 주문에는 해당 전원 코드가 포함되어 있습니다.
41150
Light Shield가 있는 ECE 5000. 북미 버전(120V 플러그).
41160
Light Shield가 있는 ECE 5000. 아시아 버전(G형 플러그)
라이트 실드 및 수동 셔터가 있는 ECE 5000
40850
ECE 5000, 라이트 실드 및 수동 셔터 포함. 전원 코드 없음.
*유럽 지역 주문에는 해당 전원 코드가 포함되어 있습니다.
40940
Light Shield 및 Manual Shutter가 있는 ECE 5000. 북미 버전(120V 플러그)
41100
Light Shield 및 Manual Shutter가 있는 ECE 5000. 아시아 버전(G형 플러그)
Light Shield 및 ZIP™ 셔터가 있는 ECE 5000
40840
전원 코드 없이도 Light Shield 및 ZIP™ 셔터가 포함된 ECE 5000을 사용할 수 있습니다.
*유럽 지역 주문에는 해당 전원 코드가 포함되어 있습니다.
41030
Light Shield 및 ZIP™ 셔터가 있는 ECE 5000. 북미 버전(120V 플러그)
41050
Light Shield 및 ZIP™ 셔터가 있는 ECE 5000. 아시아 버전(G 플러그 유형)
씨-40840
정리 - 전원 코드가 필요 없는 Light Shield 및 ZIP™ 셔터가 포함된 ECE 5000.
*유럽 지역 주문에는 해당 전원 코드가 포함되어 있습니다.
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
C-41030(EZS99003973260)
정리 - Light Shield 및 ZIP™ 셔터가 있는 ECE 5000. 북미 버전(120V 플러그)
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
C-41030(EZS9900586356)
정리 - Light Shield 및 ZIP™ 셔터가 있는 ECE 5000. 북미 버전(120V 플러그)
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
교체 전구
36658
보이는
36970
수은(UVB, 단파)
38560
금속할로겐화물(표준, UVA, 장파)
라디오미터
39560
스포트 및 플러드 램프와 컨베이어용 ACCU-CAL™ 50
보관/운반 케이스 포함
39561
플러드 램프 및 컨베이어용 ACCU-CAL™ 50
보관/운반 케이스 포함
