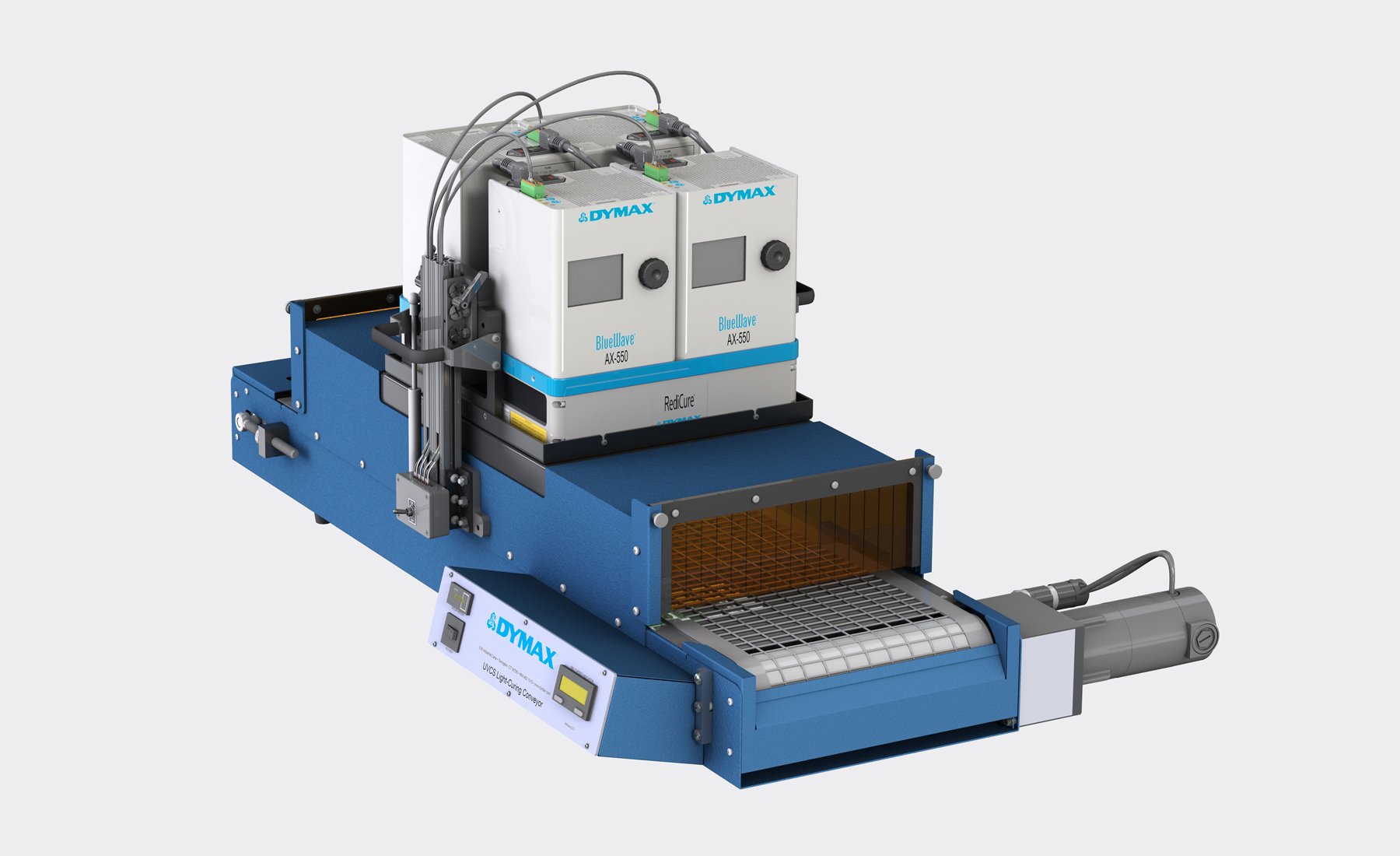

UVCS AX-550 V2.0 LED 컨베이어 시스템
BlueWave AX-550 V2.0 LED 플러드 램프를 사용한 12인치 와이드 경화
유럽을 제외한 전 세계에서 이용 가능
Dymax UVCS 벤치탑 컨베이어 시스템은 UVA 및/또는 가시광선 스펙트럼 범위에서 반응하는 접착제, 코팅 및 잉크의 빠른 경화를 위해 설계되었습니다. 컨베이어에는 세 가지 파장의 BlueWave 중 하나를 장착할 수 있습니다. ® AX-550 V2.0 LED 플러드 램프(365nm, 385nm, 405nm)이며 최대 4개의 에미터를 수용할 수 있습니다. 에미터 2개를 사용하는 경우, 추가적인 공정 유연성을 위해 나란히 또는 앞뒤로 향하게 할 수 있습니다. 모든 UVCS 컨베이어는 1~32fpm의 조절 가능한 벨트 속도와 다양한 애플리케이션 요구 사항을 해결하기 위한 조절 가능한 램프-벨트 거리를 갖추고 있습니다. UVCS 컨베이어의 일관된 강도, 빠른 경화, 조절 가능한 라인 속도를 결합하면 높은 처리량을 가능하게 하는 최적화된 LED 광 경화 공정이 만들어집니다.
UVCS 시리즈 컨베이어에는 BlueWave 1개, 2개 또는 4개를 장착할 수 있습니다. ® AX-550 V2.0 LED 플러드 이미터. 두 개의 이미터를 사용하는 경우, 중앙 장착(CM) 또는 전체 폭 장착(FW)이 가능합니다. BlueWave AX-550 V2.0 LED 플러드 이미터는 5인치 x 5인치(12.7cm x 12.7cm) 경화 영역에 고강도 경화 에너지를 제공합니다. 365nm, 385nm 및 405nm 파장 구성을 사용할 수 있습니다. 올바른 파장 이미터의 선택은 사용되는 재료와 기타 애플리케이션 요구 사항에 따라 달라집니다. BlueWave AX-550 V2.0 LED 플러드 이미터는 여러 개의 이미터를 나란히 조립할 때 높은 균일성을 제공하므로 전체 기판에 걸쳐 일관된 경화가 중요한 컨베이어 애플리케이션에 이상적입니다.
LED 대 광범위 스펙트럼 시스템
BlueWave를 사용한 Dymax LED 경화 시스템 ® AX-550 V2.0 방출기는 다음을 포함하여 기존의 광범위 스펙트럼 시스템에 비해 많은 이점을 제공합니다.
- 온도에 민감한 기판을 위한 쿨러 경화. 기존의 광범위 스펙트럼 램프는 고온에서 작동하고 에너지를 방출하므로 민감한 기판을 손상시키거나 응용 분야에 필요한 경화 에너지를 전달하기 위해 여러 번 통과해야 할 수 있습니다.
- 5 x 5인치의 대형 경화 영역. 대부분의 광범위 스펙트럼 시스템은 훨씬 더 작은 경화 영역을 제공합니다. 부품은 더 큰 경화 영역으로 더 높은 투여량을 받지만 더 차가운 경화로 부품이 손상될 위험이 없습니다.
- 경화 영역 전체의 균일성이 향상되어 경화 결과가 더 일관되게 보장됩니다.
현재 광범위 스펙트럼 램프로 LED 최적화 접착제를 경화하고 있다면, BlueWave AX-550 V2.0 LED 플러드 이미터도 접착제를 적절히 경화시킬 수 있습니다.
BlueWave AX-550 V2.0 이미터를 사용하여 UVCS 컨베이어 구성
- 기본 컨베이어 구성에 대한 부품 번호 선택 - 전압 및 방출기 수
- 적용 분야의 헤드 수와 파장을 기준으로 적합한 BlueWave AX-550 V2.0 이미터를 선택하세요.
- 적절한 수의 AX-550 V2.0 컨트롤러를 추가하세요.
특징
특징
- 빛으로부터 완벽한 차단
- 제어되고 일관된 경화 시간
- 최대 부품 높이 4.50인치[10.8cm]
- 최소 높이 1.5인치[3.8cm], 수직 여유 공간 4인치, 6인치 또는 10인치[10.16cm, 15.24cm 또는 25.4cm] 가능
- 12인치[30.48cm] 벨트 폭(가이드를 사용하여 부품을 중앙 6인치[15.24cm]로 채널링 가능)
- 365, 385, 405nm 파장으로 사용 가능한 BlueWave AX-550 V2.0 LED 방출기
- 옵션 원형 덕트 어댑터가 있는 내장형 배기 팬
- 방출기와 벨트 사이의 거리 조정을 쉽게 하기 위한 균형 잡힌 높이 조정 메커니즘
- 정확한 디지털 벨트 속도 제어 및 판독
- 벤치탑 컨베이어(옵션으로 운반 카트 포함)
- 보다 친환경적인 기술 - 오존 발생 없음, 수은 무첨가, 친환경 LED 방출기는 기존 UV 경화 램프보다 적은 에너지를 소모합니다.
- 혁신적인 올인원 램프 디자인은 공간을 절약하고 케이블 연결을 없애며 캐비닛에 별도의 컨트롤러를 장착할 필요가 없습니다.
자원
자원
Manual
Product Bulletin
Quick Starts / FAQs
빠른 시작: UVCS AX 컨베이어 배기 덕트
How To
컨베이어 광 경화 공정 검증 방법
Selector Guide
가이드: 광중합 장비
| 재산 | 명세서 |
|---|---|
| LED 방출기 전압 | 90V - 260V |
| 조명 영역의 너비* | 1 램프: 5인치[13cm] |
| 2개의 램프: CM - 5인치[13cm]; FW - 10인치[25cm] | |
| 4개의 램프: 10인치[25cm] | |
| 최대 강도*** | 레디큐어® 365nm: 425mW/cm² |
| PrimeCure® 385nm: 800mW/cm² | |
| VisiCure® 405nm: 650mW/cm² | |
| 벨트 속도 | 0.8 - 32.0피트/분[0.3 - 9.7m/분] |
| 벨트 폭 | 12인치[30cm] |
| 수직 여유 공간(작업 거리) | 1.5인치 - 4.5인치 [75mm - 114mm]** |
| 전체 치수(길이 x 너비 x 높이) | 50.5인치 x 20.5인치 x 22.0인치 [128cm x 76cm x 72cm] |
| 컨베이어 전압 요구 사항 | 115 또는 220 VAC, 50 또는 60 Hz |
| 컨베이어 AC 전류 값(시작/실행 전류) @ 115 VAC 50/60 Hz | 전체 컨베이어 - 4.8A / 2.4A rms |
| 팬 - 최대 0.1A | |
| 모터 제어 - 400 mA rms | |
| 컨베이어 AC 전류 값(시작/실행 전류) @ 200-230 VAC 50/60 Hz | 전체 컨베이어 - 2.4A / 1.2A rms |
| 팬 - 최대 0.05A | |
| 모터 제어 - 200 mA rms | |
| * | CM - 중앙 장착, FW - 전체 폭 |
| ** | 옵션 라이저 키트를 설치하면 더 큰 부품 높이를 달성할 수 있습니다. |
| *** | 강도 판독값은 라디오미터의 제조사와 모델에 따라 크게 다릅니다. 이는 ACCU-CAL™ 160-LED 라디오미터로 측정한 일반적인 출력 강도입니다. |
추가 기술 사양을 찾고 계신가요? 리소스 라이브러리를 확인하거나 기술 전문가와 상담하세요.
연락하기Product Spotlight: BlueWave® AX-550 V2.0 LED Flood Lamp
Get high-intensity LED light curing in a compact size! The BlueWave® AX-550 flood-curing system combines an emitter, controller, and power supply into one compact unit, eliminating the bulk and cost of connection cables and other miscellaneous parts. Quiet and efficient, it is available with a 365, 385, or 405 nm emitter that provides a sizable 5" x 5" curing area. This curing lamp can also be easily incorporated into automated assembly lines.
부품 번호
프로젝트에 대한 완벽한 솔루션을 구축하거나 교체 부품을 찾으세요
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
기본 컨베이어 구성
43555
1개의 방출기를 위한 기본 컨베이어 구성; 120V
43556
2개의 방출기를 위한 기본 컨베이어 구성; 120V; 전면에서 후면까지 전체 폭 장착)
43557
2개의 헤드를 나란히 배치할 수 있는 120V 기반 컨베이어 구성
43558
4개의 방출기를 위한 기본 컨베이어 구성; 120V
43559
1개 에미터에 대한 기본 컨베이어 구성; 220V
43560
2개의 헤드를 앞뒤로 연결할 수 있는 220V 기반 컨베이어 구성
43561
2개의 헤드를 나란히 배치할 수 있는 220V 기반 컨베이어 구성
43562
4개의 방출기를 위한 기본 컨베이어 구성; 220V
방출기
60753
레디큐어 ® (365 nm) 1개, 2개 또는 4개 컨베이어 헤드용 방출기(컨베이어 헤드 2개가 필요한 경우 2개 주문, 컨베이어 헤드 4개가 필요한 경우 4개 주문)
60752
프라임큐어 ® (385 nm) 1개 컨베이어 헤드 또는 2개 컨베이어 헤드용 방출기(컨베이어 헤드 2개가 필요한 경우 2개 주문 수량)
60754
비지큐어 ® (405 nm) 1개 또는 2개의 컨베이어 헤드용 방출기(컨베이어 헤드 2개가 필요한 경우 2개 주문)
컨트롤러(모든 구성에 적용 가능)
60943
1개, 2개 또는 4개 컨베이어 헤드용 컨트롤러(2개 컨베이어 헤드의 경우 나란히 또는 앞뒤 구성). 컨베이어 헤드 2개가 필요한 경우 2개 수량을 주문하거나 컨베이어 헤드 4개가 필요한 경우 4개 수량을 주문하세요.
BlueWave와 호환 ® AX-550 V2.0 기본 컨베이어(1개 컨트롤러용 부품 #43555, #43559 | 2개 컨트롤러용 부품 #43556, #43557, #43560, #43561 | 4개 컨트롤러용 부품 #43558, #43562)
라디오미터
41585
LED 플러드 장치용 ACCU-CAL™ 160-LED: LED 플러드 및 컨베이어 시스템용 완전한 라디오미터; 보관/운반 케이스 포함
