UVCS 사이드큐어 컨베이어 시스템
UVCS SideCure 컨베이어 시스템
유럽을 제외한 전 세계에서 이용 가능

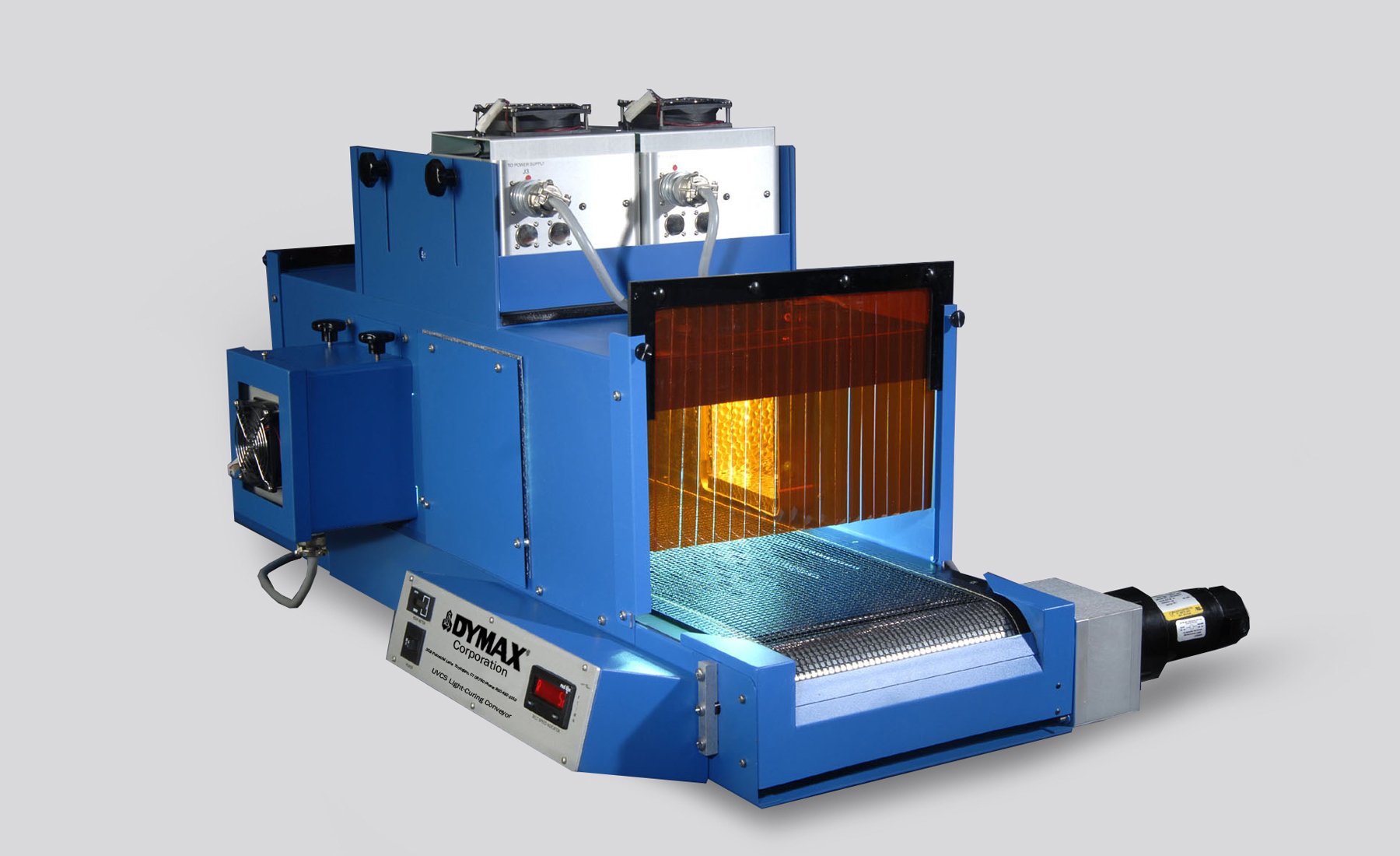

Dymax SideCure 컨베이어 시스템은 왼쪽, 오른쪽 및/또는 상단에 UV 경화 램프로 구성되어 상단 및/또는 측면에서 일관되고 빠르고 안전한 UV 경화를 제공합니다. 이 컨베이어는 UV 경화 접착제, UV 경화 코팅 및 UV 경화 잉크의 180° 경화를 위해 설계되었습니다. 이 컨베이어에는 표준 금속 할로겐화물(장파), 수은(단파) 또는 가시광선 전구를 장착할 수 있습니다.
일관된 라인 속도, 일관된 램프 높이, 일관된 강도가 함께 일관된 UV 경화 프로세스를 제공합니다. 이러한 컨베이어는 흩어진 UV 광선을 방출하지 않으며 아래에 더 자세히 표시된 구성에서 1~8개의 중간 강도 5000-EC UV 플러드 램프를 장착할 수 있습니다. 인기 있는 최종 사용 응용 분야로는 의료, 전자, 항공우주 및 산업 산업에서 본딩, 마스킹 및 코팅 응용 분야의 UV 경화가 있습니다.
특징
특징
- 전 세계적으로 이용 가능(유럽 제외)
- 왼쪽, 오른쪽 및/또는 위쪽에서 일관된 UV 경화 - 180° UV 경화 가능
- 광학 인코더 제어 속도 표시기는 정확하고 일관된 노출 시간을 제공합니다.

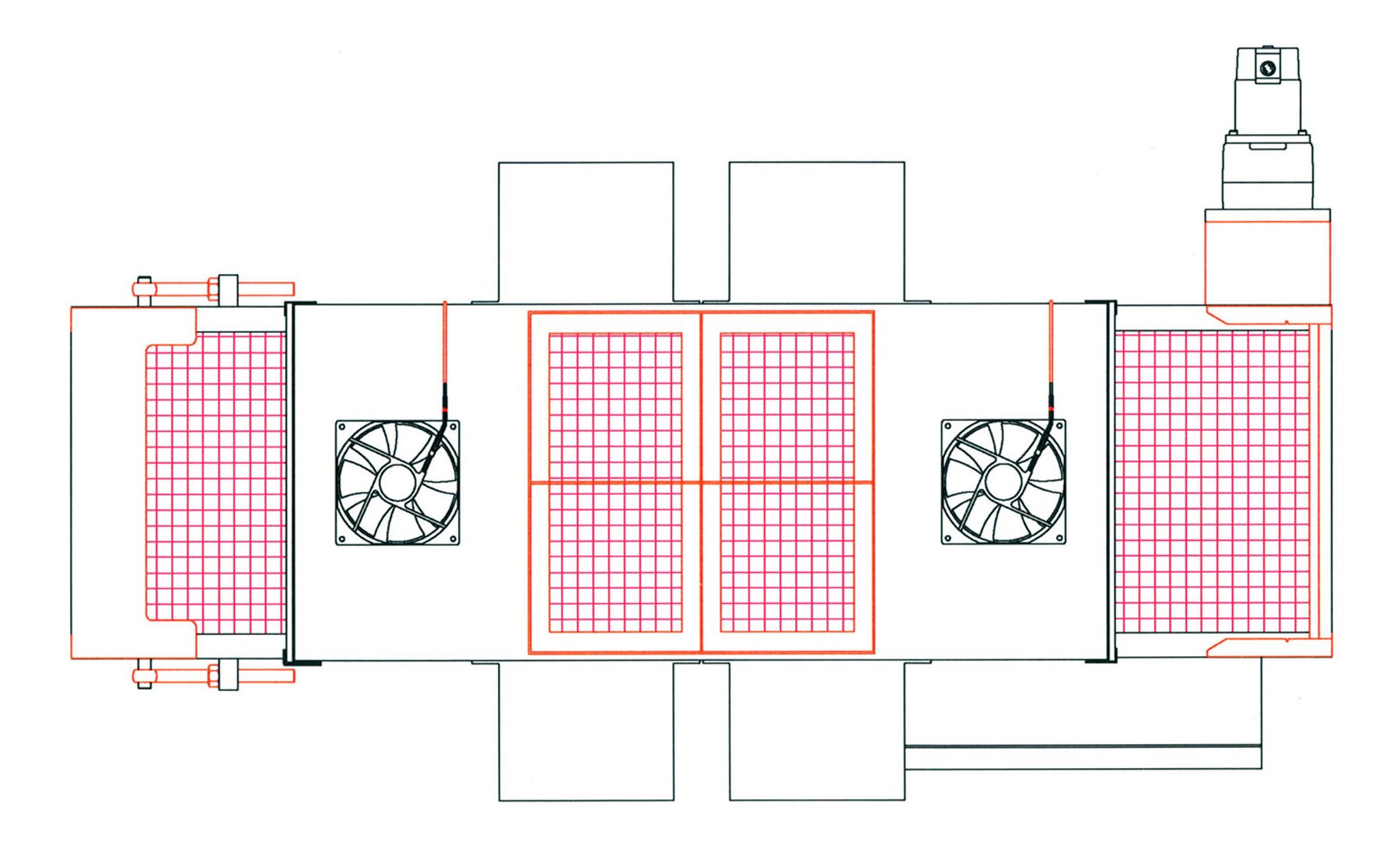

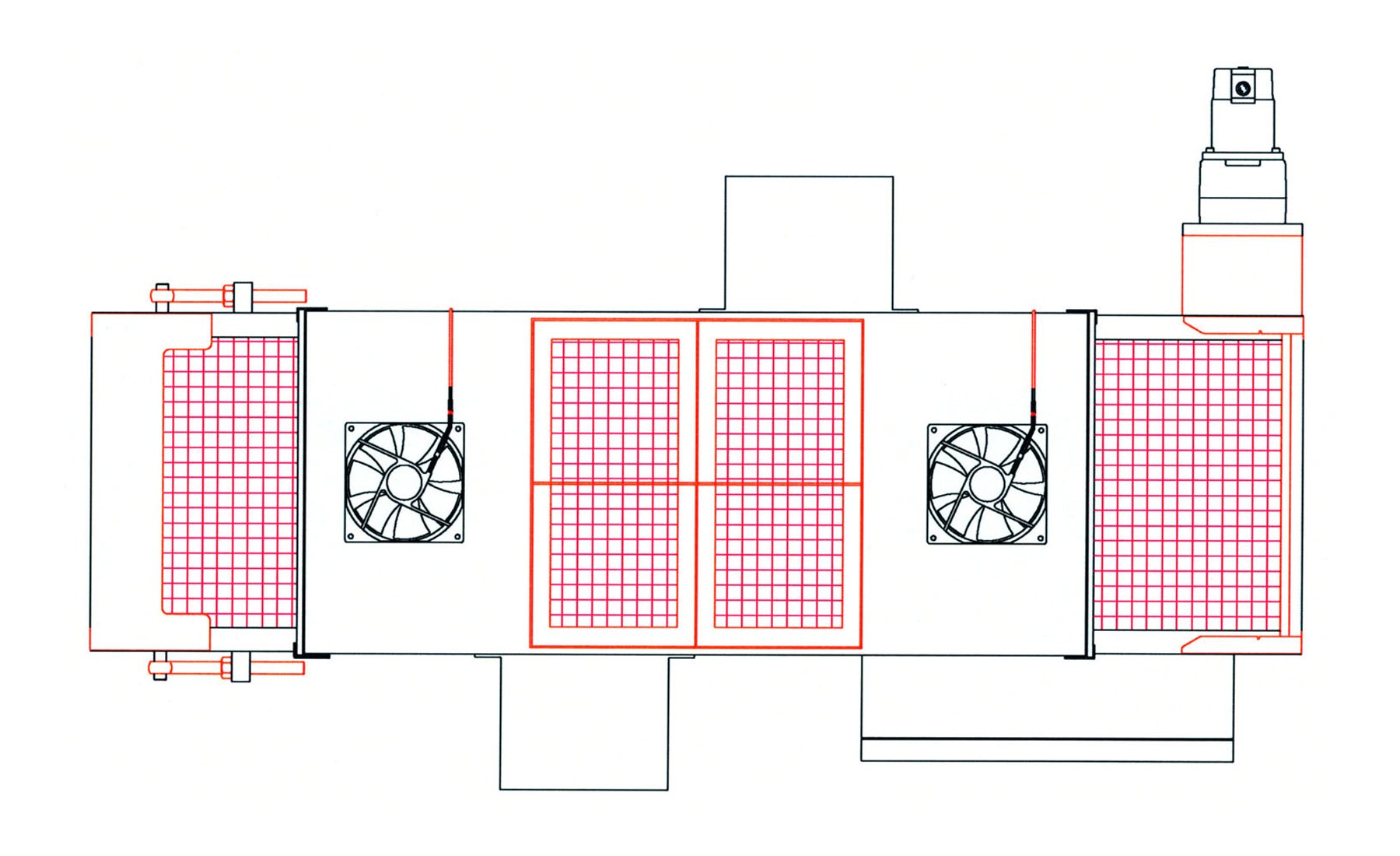

- 1~8개의 UV 경화 램프를 수용할 수 있습니다. 다재다능하고 확장 가능합니다.
- 빠른 UV 경화를 위해 225mW/cm²를 제공하는 고강도 5000-EC 램프로 구성됨
- 조절 가능한 측면 램프(벨트 중앙에서 3인치 ~ 6인치)
- 벨트 12인치, 수직 클리어런스 7.5인치로 대형 부품 경화 가능
- 4피트 길이의 소형 벤치탑 크기로 UV 경화에 필요한 면적을 최소화합니다.
- 통합 냉각 및 진공 유지
- 완벽한 UV 차단
- 벤치탑 컨베이어(카트 선택 가능)
자원
자원
Manual
How To
컨베이어 광 경화 공정 검증 방법
Quick Starts / FAQs
빠른 시작: UVCS 컨베이어 모터 교체
빠른 시작: UVCS 온도 제어
Selector Guide
가이드: 광중합 장비
Product Bulletin
게시판: UVCS SideCure 컨베이어 시스템
| 재산 | 명세서 |
|---|---|
| 최대 UVA 강도 / (320-395 nm)1 | 200mW/cm² |
| 라인 속도 | 1 ~ 27fpm |

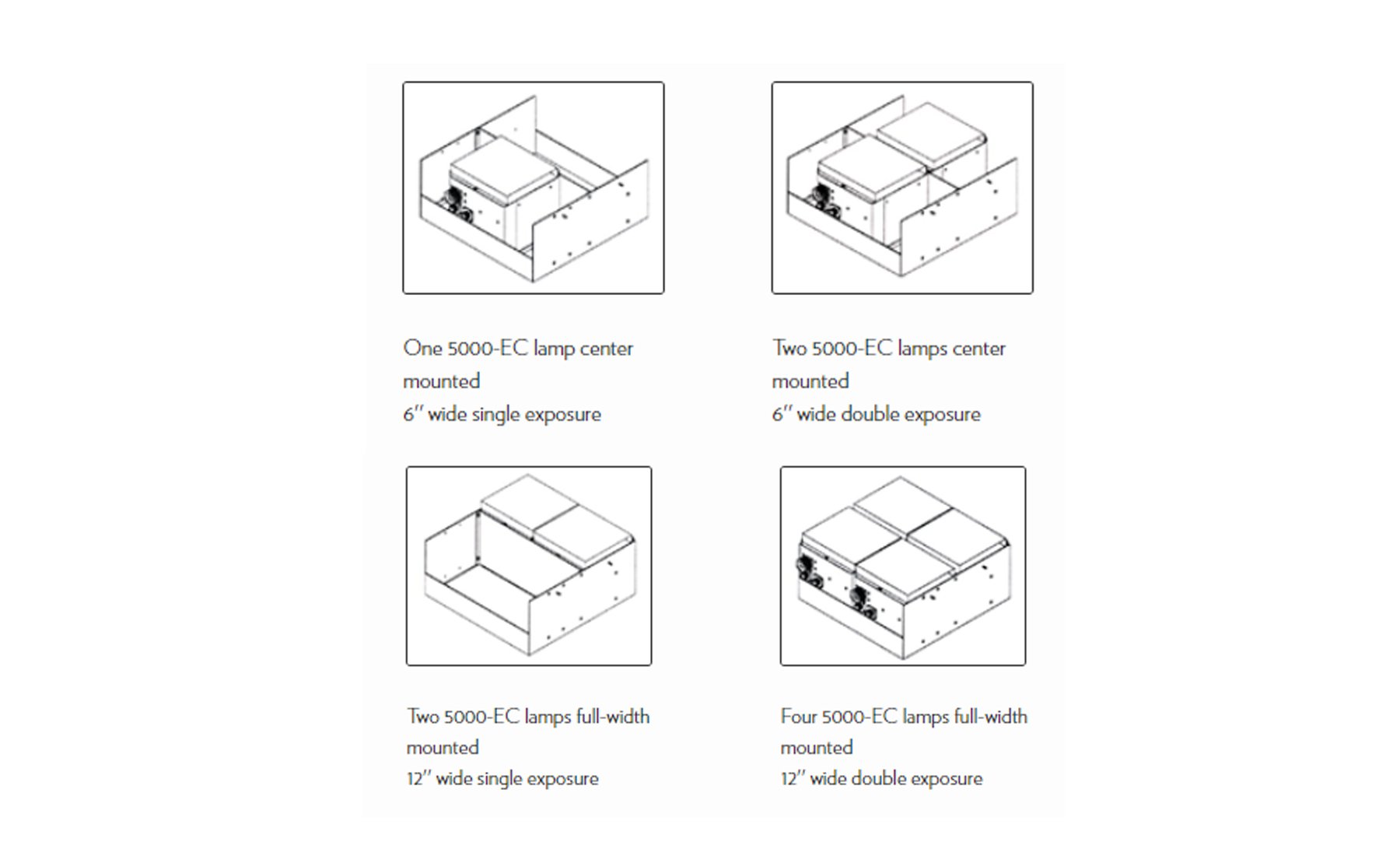

| 조명 폭 (위에서) | 6인치 또는 12인치(5000-EC UV 램프의 수와 방향에 따라 다름) |
| 전압 | 램프(들) – 90V ~ 260V | 컨베이어 – 120V 또는 220/230V |
| 최대 부품 높이 | 7 인치 |

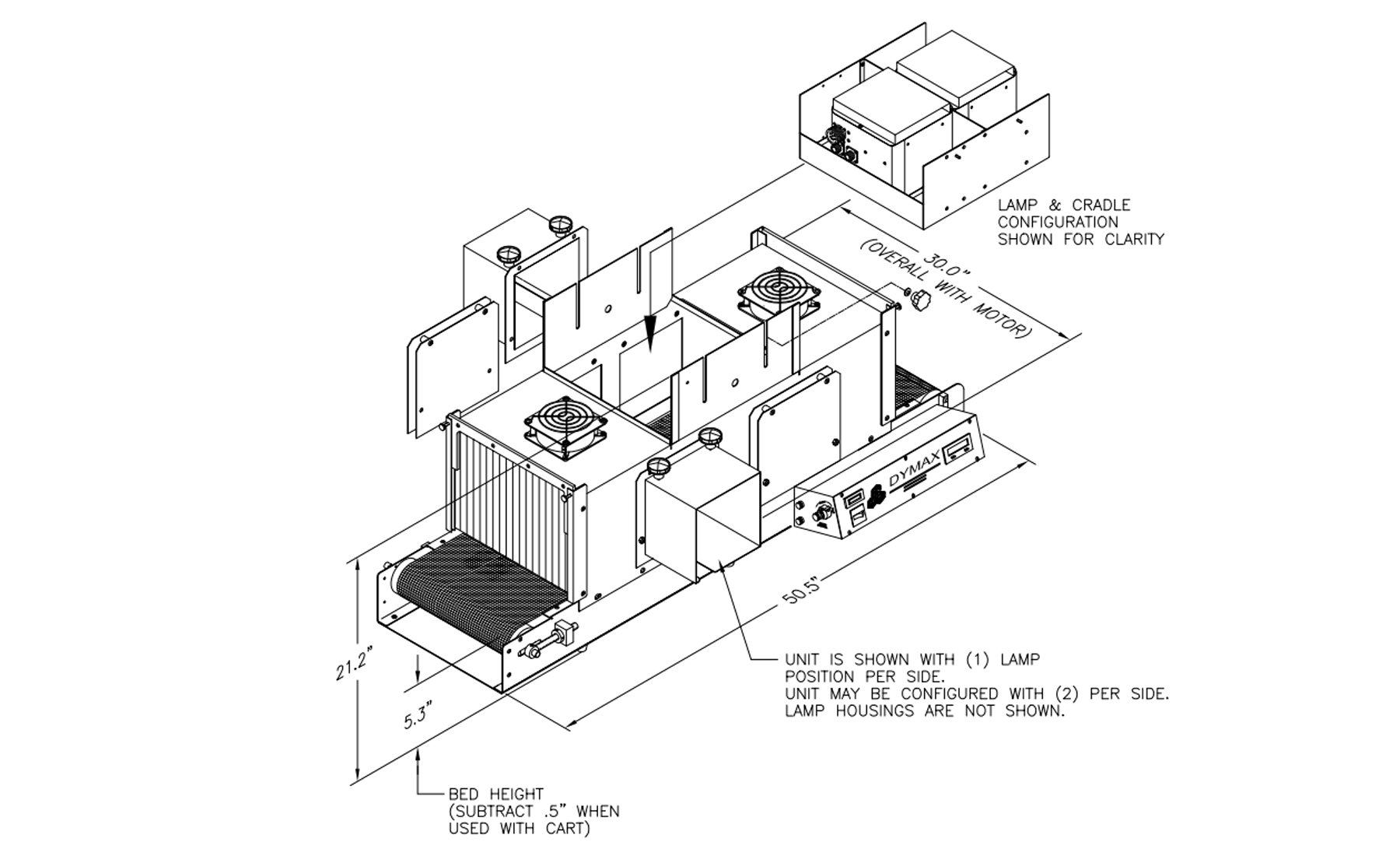

| 전체 치수 | 51인치(길이) x 30인치(폭) x 21.5인치(높이) (130cm x 76cm x 55cm) |
추가 기술 사양을 찾고 계신가요? 리소스 라이브러리를 확인하거나 기술 전문가와 상담하세요.
연락하기부품 번호
프로젝트에 대한 완벽한 솔루션을 구축하거나 교체 부품을 찾으세요
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
2면 램프 개구부가 있는 SideCure 컨베이어(램프는 별도 판매)
39766
2면 램프 개구부가 있는 UVCS SideCure. 램프는 별도 판매됩니다.
경화 폭: 램프 방향에 따라 6인치 [15cm] 또는 12인치 [30cm]. 벨트 폭: 12인치 [30cm]. 컨베이어 전압: 220/230V. 램프 전류: 0.9A. 총 운송 중량: 450-500파운드 [204-227kg].
39767
2면 램프 개구부가 있는 UVCS SideCure. 램프는 별도 판매됩니다.
경화 폭: 램프 방향에 따라 6인치 [15cm] 또는 12인치 [30cm]. 벨트 폭: 12인치 [30cm]. 컨베이어 전압: 115V. 램프 전류: 1.6A. 총 운송 중량: 450-500파운드 [204-227kg].
2면 램프 개구부가 있는 SideCure 5000-EC
39798
SideCure 5000-EC'는 최대 8개의 램프를 위한 2면 램프 개구부를 갖추고 있습니다. 램프는 별도 판매됩니다.
이 5000-EC는 SideCure Conveyor를 위해 특별히 설계되었습니다. 강도, 풋프린트 및 전력 요구 사항은 동일하며 연결만 다릅니다.
교체 전구
38560
400와트 금속할로겐 표준 전구
Dymax EC 시리즈 플러드 램프가 장착된 UVCS, SideCure 및 EdgeCarry 컨베이어와 함께 사용합니다.
*20% 미만의 저하로 2,000시간 이상(일반적)
36970
머큐리 400와트 전구
이 전구는 주로 UV 잉크와 양이온 에폭시를 경화하도록 설계되었습니다.
Dymax ECE 2000, ECE 5000, 5000-EC, 5000-PC, 5000-AS, 2000-EC, 2000-PC, 2000-AS, 1200-EC, 1200-PC, 1200-AS, BondBox, PC-2, PC-5 Porta-Ray에 적합
*20% 미만의 저하로 2,000시간 이상(일반적)
36658
400와트 가시광선전구.
이러한 전구는 주로 UV 차단되지만 투명한 기질을 통해 UV/가시광선 경화 접착제를 경화하도록 설계되었습니다.
Dymax EC 시리즈 플러드 램프가 장착된 UVCS, SideCure 및 Edge-Carry 컨베이어와 함께 사용합니다.
*20% 미만의 저하로 2,000시간 이상(일반적)
