엣지캐리 컨베이어 시스템
Dymax UV-Curing Edge-Carry 컨베이어 시스템은 한 번에 여러 면을 경화합니다.
유럽을 제외한 전 세계에서 이용 가능
이러한 컨베이어는 애플리케이션 요구 사항에 따라 다양한 램프 구성을 장착할 수 있습니다. 구성 옵션을 사용하면 운영 비용을 최소한으로 유지하기 위한 강도 요구 사항을 정의할 때 유연성을 제공합니다. 표준 높이 여유 공간은 전체 18인치 너비에 걸쳐 0.75인치로 PCB와 같은 로우 프로파일 부품에 이상적이며, 13.75인치 너비에 걸쳐 최대 6인치로 옵션 라이저를 설치하면 8인치 또는 12인치로 늘릴 수 있습니다.

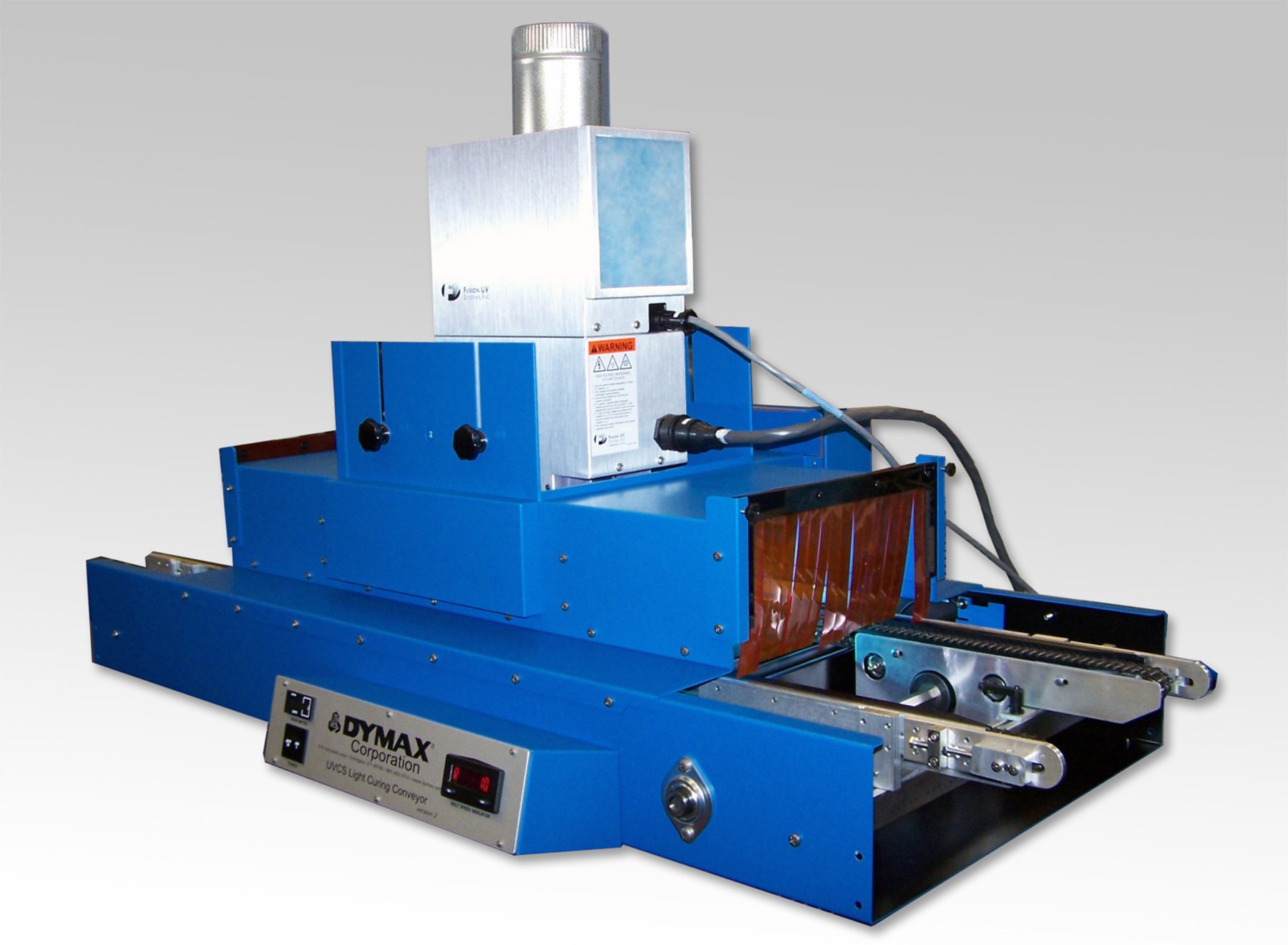

Dymax Edge-Carry 시리즈 컨베이어는 UV 감광 접착제, 잉크 및 코팅의 효율적인 경화를 위해 설계되었습니다. 부품은 기존 컨베이어 벨트 대신 레일을 따라 운반됩니다. 레일을 통해 광 에너지가 부품의 여러 면에 동시에 도달할 수 있습니다. 이는 양쪽에 구성 요소가 있는 회로 기판과 같은 품목을 경화하는 데 매우 좋습니다.
Edge-Carry 컨베이어에 적합한 램프 선택

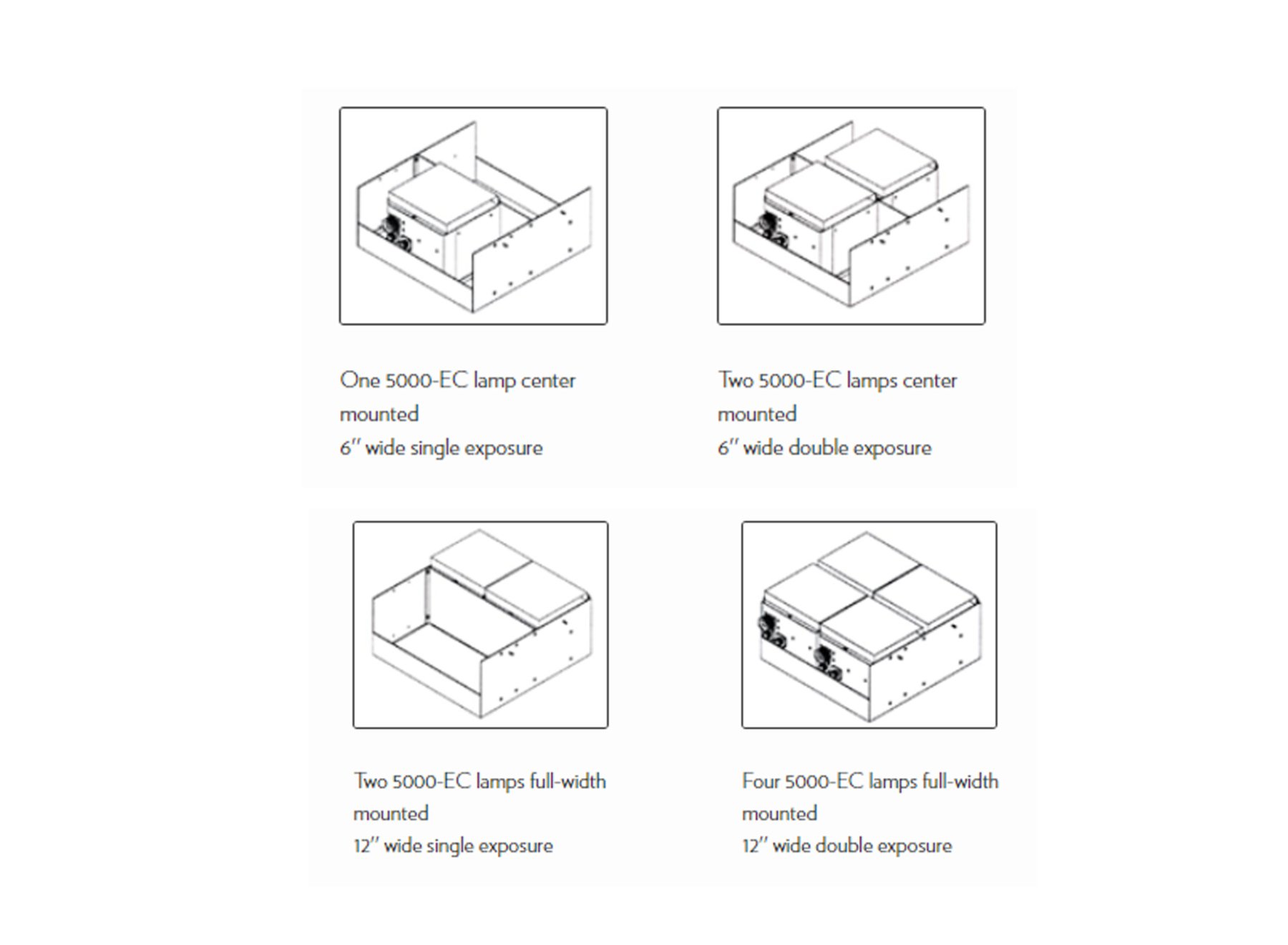

Edge-Carry 시리즈 컨베이어는 Dymax 5000-EC 램프 1개, 2개 또는 4개를 장착할 수 있습니다(별도 판매). 이 시스템은 2000-EC, 1200-EC 램프 또는 Fusion F300 램프와도 호환됩니다.
5000-EC 램프
이 램프는 중간 강도(~200 mW/cm)를 제공합니다. 2 ) 6인치 x 6인치(대략) 경화 영역 이상. 400와트 자동 스위칭 전원 공급 장치는 90~264볼트 AC 및 47~63Hz를 수용합니다. 일반적으로 5000-EC 전구는 1,000시간 후에도 원래 강도의 90%를 유지합니다. 5000-EC 램프는 중소 처리량 본딩 애플리케이션에 권장됩니다. 더 빠르거나 더 끈적임 없는 경화를 위해 Fusion F300 램프가 권장됩니다.
특징
특징
- 전 세계적으로 이용 가능(유럽 제외)
- 완벽한 UV 차단
- 제어되고 일관된 경화 시간
- 최대 18인치(45.7cm)까지 조절 가능한 폭
- 조정 가능한 램프-부품 거리
- 가변 속도 배기 팬 및 스택 내장
- Dymax EC 시리즈 또는 Fusion 램프를 장착할 수 있습니다.
- 부품을 컨베이어 중앙으로 채널링하기 위한 분리형 가이드가 있는 중앙 장착 램프
- 판독 기능이 있는 정확한 디지털 속도 제어
- 벤치탑 컨베이어
자원
자원
Manual
How To
컨베이어 광 경화 공정 검증 방법
Quick Starts / FAQs
빠른 시작: Edge-Carry 스탠드 조립
Selector Guide
가이드: 광중합 장비
Product Bulletin
게시판: Edge-Carry UV Light-Curing Conveyor
Equipment Drawings

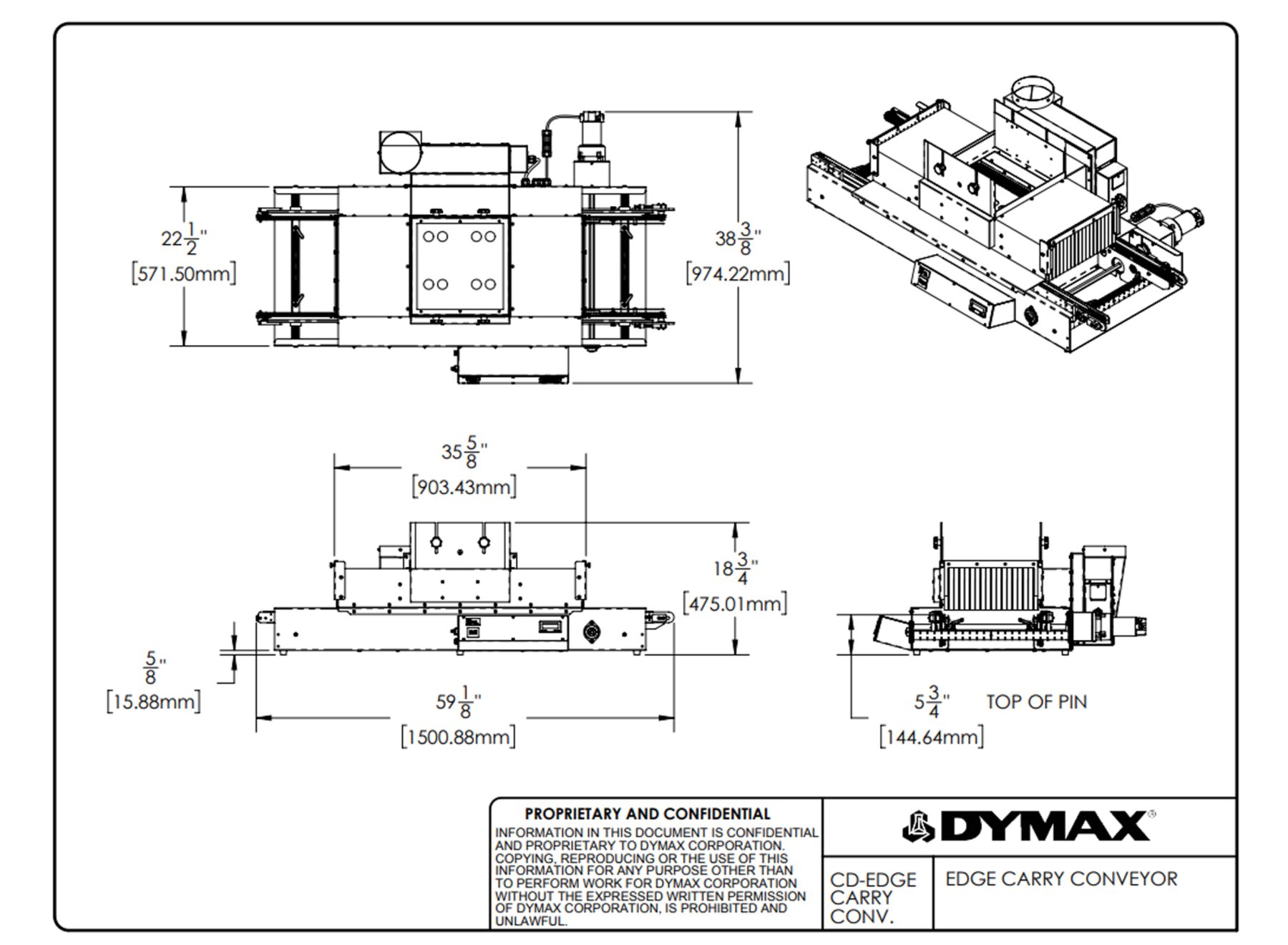

도면: 엣지 캐리 컨베이어 치수
CAD(STEP): 엣지 캐리 컨베이어
| 재산 | 명세서 |
|---|---|
| 최대 체인 간격 | 18인치(45.7cm) |
| 벨트 속도(분당 피트) | 1-32fpm |
| 최대 부품 높이 | 6.25인치(15.86cm) |
| 전체 치수(램프 제외) | 59인치(길이) x 35인치(폭) x 39.5인치(높이) (150cm x 89cm x 100cm) |
| 램프 조정 범위 | 3.5인치 - 7.3인치(8.9cm - 18.5cm) |
추가 기술 사양을 찾고 계신가요? 리소스 라이브러리를 확인하거나 기술 전문가와 상담하세요.
연락하기부품 번호
프로젝트에 대한 완벽한 솔루션을 구축하거나 교체 부품을 찾으세요
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
5000-EC - 램프
40275
2 5000-EC 램프
경화 폭: 12인치 [30cm]. 컨베이어 전압: 230V. 램프 포함 전류: 8.8A. 총 운송 중량: 410파운드 [186kg].
이 컨베이어에는 컨베이어 전체 폭에 걸쳐 램프가 장착되어 있습니다.
40324
1 5000-EC 램프
경화 폭: 6인치 [15cm]. 컨베이어 전압: 120V. 램프 포함 전류: 9.6A. 총 운송 중량: 390파운드 [177kg].
이 컨베이어에는 부품을 컨베이어 중앙 6인치로 보내기 위한 분리형 가이드와 함께 제공되는 중앙 장착형 램프가 있습니다.
40325
2 5000-EC 램프
경화 폭: 6인치 [15cm]. 컨베이어 전압: 120V. 램프 포함 전류: 17.6A. 총 운송 중량: 410파운드 [186kg].
이 컨베이어에는 부품을 컨베이어 중앙 6인치로 보내기 위한 분리형 가이드와 함께 제공되는 중앙 장착형 램프가 있습니다.
40326
2 5000-EC 램프
경화 폭: 12인치 [30cm]. 컨베이어 전압: 120V. 램프 포함 전류: 17.6A. 총 운송 중량: 410파운드 [186kg].
이 컨베이어에는 컨베이어 전체 폭에 걸쳐 램프가 장착되어 있습니다.
40327
4 5000-EC 램프
경화 폭: 12인치 [30cm]. 컨베이어 전압: 120V. 램프 포함 전류: 33.6A. 총 운송 중량: 450파운드 [204kg].
이 컨베이어에는 컨베이어 전체 폭에 걸쳐 램프가 장착되어 있습니다.
40328
2 5000-EC 램프
경화 폭: 6인치 [15cm]. 컨베이어 전압: 230V. 램프 포함 전류: 4.8A. 총 운송 중량: 390파운드 [177kg].
이 컨베이어에는 부품을 컨베이어 중앙 6인치로 보내기 위한 분리형 가이드와 함께 제공되는 중앙 장착형 램프가 있습니다.
40329
2 5000-EC 램프
경화 폭: 6인치 [15cm]. 컨베이어 전압: 230V. 램프 포함 전류: 8.8A. 총 운송 중량: 410파운드 [186kg].
이 컨베이어에는 부품을 컨베이어 중앙 6인치로 보내기 위한 분리형 가이드와 함께 제공되는 중앙 장착형 램프가 있습니다.
40331
4 5000-EC 램프
경화 폭: 12인치 [30cm]. 컨베이어 전압: 230V. 램프 포함 전류: 16.8A. 총 운송 중량: 450파운드 [204kg].
이 컨베이어에는 컨베이어 전체 폭에 걸쳐 램프가 장착되어 있습니다.
2000/1200-EC 램프
40332
1 2000-EC 램프
경화 폭: 9인치 [23cm]. 컨베이어 전압: 115V ~ 208-240V. 총 운송 중량: 390파운드 [177kg].
이 컨베이어에는 부품을 컨베이어 중앙 6인치로 보내기 위한 분리형 가이드와 함께 제공되는 중앙 장착형 램프가 있습니다.
40333
1 1200-EC 램프
경화 폭: 9인치 [23cm]. 컨베이어 전압: 115V ~ 208-240V. 총 운송 중량: 390파운드 [177kg].
이 컨베이어에는 부품을 컨베이어 중앙 6인치로 보내기 위한 분리형 가이드와 함께 제공되는 중앙 장착형 램프가 있습니다.
40334
1 2000-EC 램프
경화 폭: 9인치 [23cm]. 컨베이어 전압: 115V 또는 208-240V. 총 운송 중량: 390파운드 [177kg].
이 컨베이어에는 부품을 컨베이어 중앙 6인치로 보내기 위한 분리형 가이드와 함께 제공되는 중앙 장착형 램프가 있습니다.
40335
1 1200-EC 램프
경화 폭: 9인치 [23cm]. 컨베이어 전압: 115V 또는 208-240V. 총 운송 중량: 390파운드 [177kg].
이 컨베이어에는 부품을 컨베이어 중앙 6인치로 보내기 위한 분리형 가이드와 함께 제공되는 중앙 장착형 램프가 있습니다.
퓨전 F300 램프
40280
2개의 Fusion F300 램프
경화 폭: 12인치 [30cm]. 컨베이어 전압: 208-240V. 램프 포함 전류: 32.6A. 총 운송 중량: 580파운드 [263kg].
이 컨베이어에는 컨베이어 전체 폭에 걸쳐 램프가 장착되어 있습니다.
40336
1 퓨전 F300 램프
경화 폭: 6인치 [15cm]. 컨베이어 전압: 208-240V. 램프 포함 전류: 16A. 총 운송 중량: 475파운드 [215kg].
이 컨베이어에는 부품을 컨베이어 중앙 6인치로 보내기 위한 분리형 가이드와 함께 제공되는 중앙 장착형 램프가 있습니다.
라디오미터
40519
LED 플러드 장치용 ACCU-CAL™ 50-LED: LED 플러드 및 컨베이어 시스템용 완전한 라디오미터; 보관/운반 케이스 포함
