BlueWave MX-MIM 머신 인터페이스 모듈

PROFINET 또는 EtherNet/IP 프로토콜을 사용하여 에미터를 독립적으로 구동합니다.


CE 마크 획득 – 전 세계적으로 이용 가능

다이맥스 블루웨이브 ® MX-MIM 머신 인터페이스 모듈은 PROFINET 및 EtherNet/IP 네트워크 프로토콜을 사용하는 머신 빌더 및 자동화 장비를 위해 설계되었습니다. 이 두 프로토콜을 통해 머신 빌더는 기존 아날로그 및 디지털 릴레이 로직 PLC 제어 시스템에 비해 I/O 채널을 크게 줄이고 아날로그 제어 카드를 자유롭게 사용할 수 있습니다.

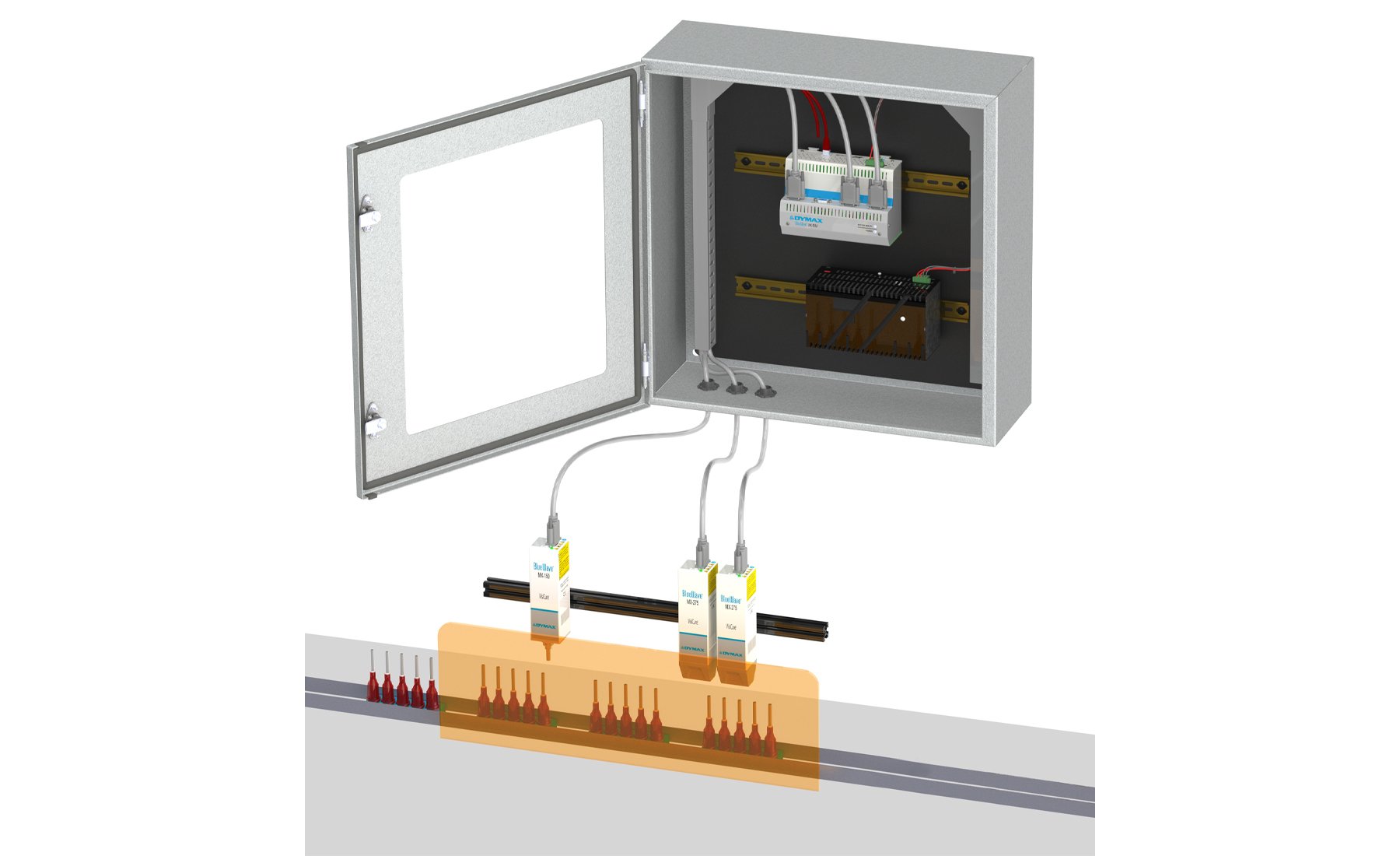

BlueWave MX-MIM을 자동화된 광경화 시스템에 통합하면 기계 제작자가 플러드 또는 라이트 바 패턴으로 동시에 최대 4개의 Dymax MX-Series 에미터에 독립적으로 전원을 공급할 수 있습니다. 에미터를 동기화하여 더 높은 처리량을 위해 하나로 작동하거나 더 큰 경화 영역을 만들 수 있습니다. 다음과 호환:

  • 블루웨이브 ® MX-150 스팟램프
  • 블루웨이브 ® MX-250 플러드 램프
  • 블루웨이브 ® MX-275 라이트바

펌웨어 버전 1.11 이상이 있는 BlueWave MX-150, MX-250 및 MX-275 에미터와 호환됩니다. Dymax는 에미터를 당사 서비스 시설 중 한 곳으로 반환하여 에미터 펌웨어를 최신 버전으로 쉽게 업그레이드할 수 있습니다.

특징

특징

  • 시스템, 컨트롤러 및 방출기에 대한 고급 모니터링 및 진단

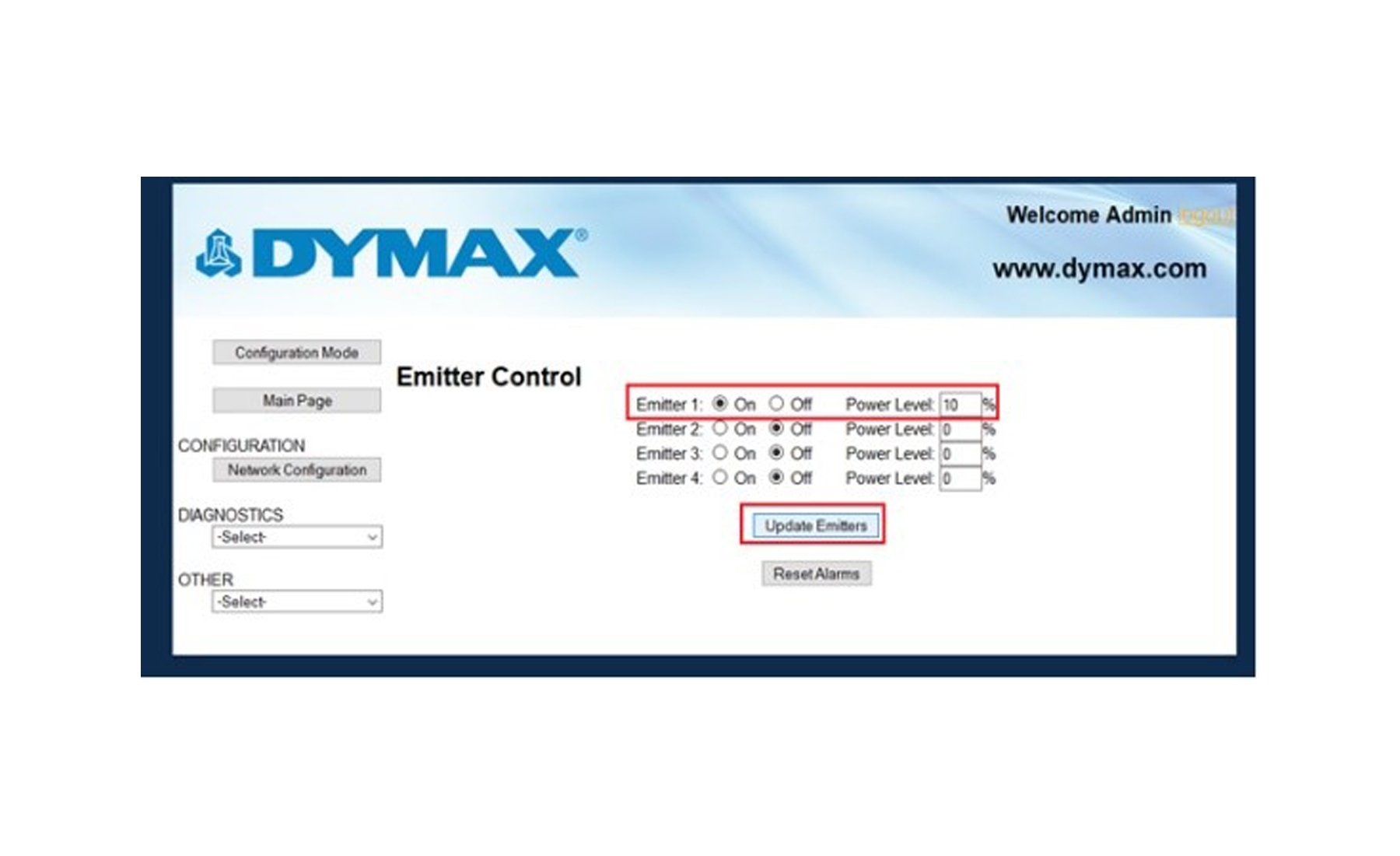

  • 설정 및 모니터링을 위한 통합 웹 브라우저

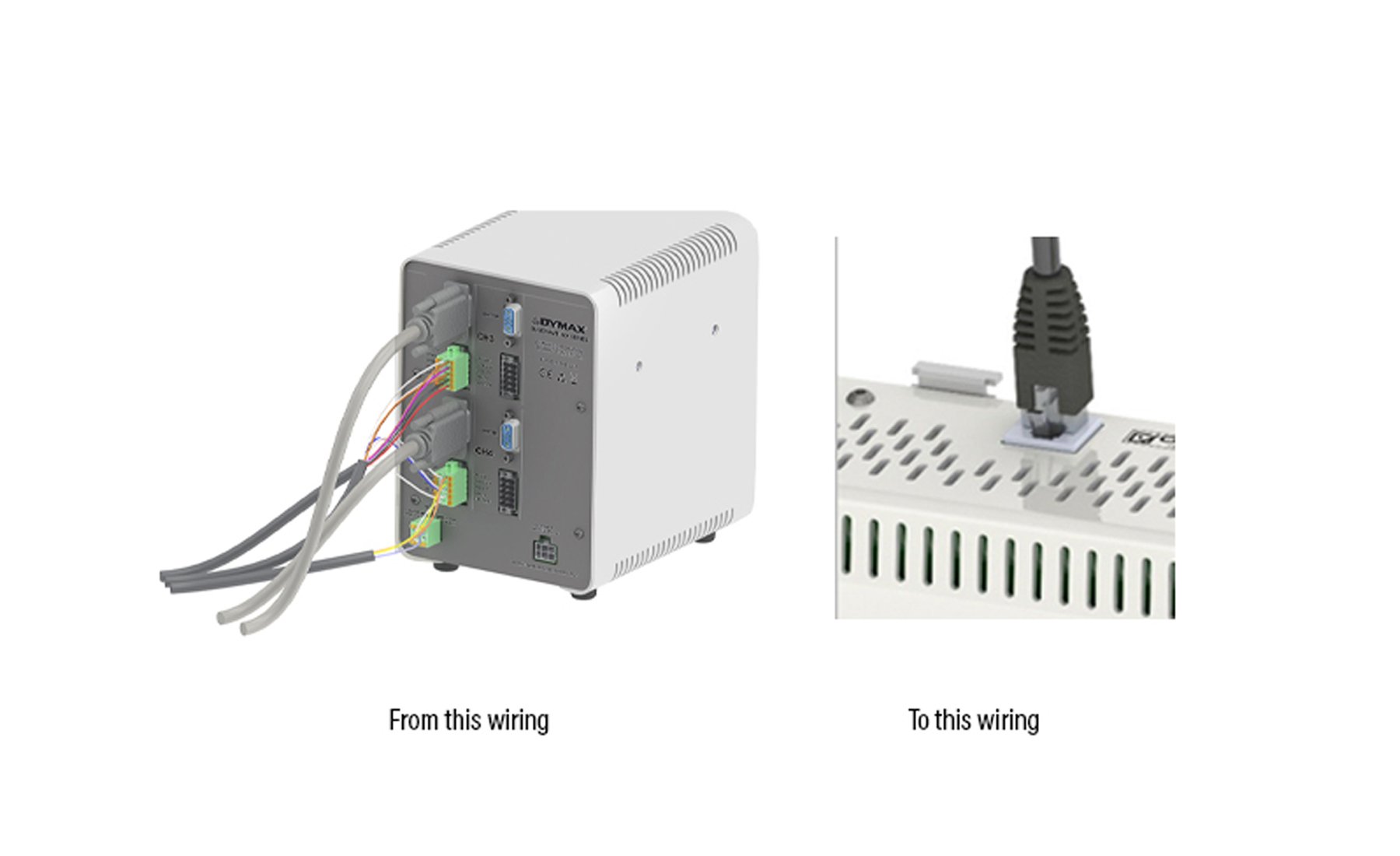

  • 간소화된 배선 및 I/O
  • 펌웨어에 의존하지 않는 독립적인 안전 인터록

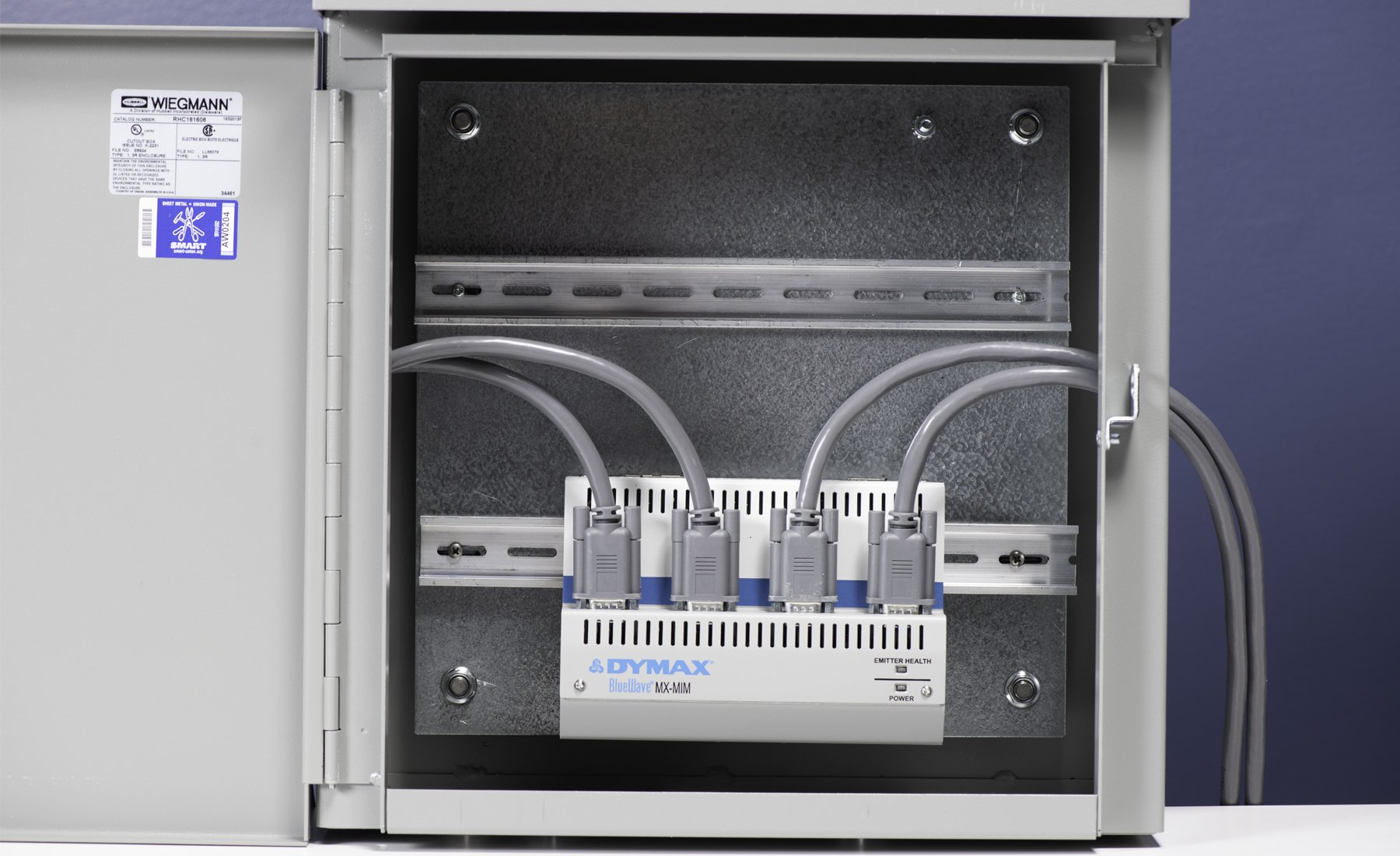

  • 표준 35mm DIN 레일에 장착 가능
  • 다중 스테이션 또는 원격 배치를 위한 상호 연결 케이블(2, 5, 10, 20미터 길이)

자원

자원

설명서: BlueWave MX-MIM 컨트롤러
EN
가이드: 광중합 장비
EN
가이드: 분배 장비
EN
게시판: BlueWave MX-MIM 기계 인터페이스 모듈
EN
개체 모델: BlueWave MX-MIM Profinet
EN
개체 모델: BlueWave MX-MIM 이더넷 IP
EN
CAD(STEP): MX-MIM
EN

시스템 사양

추가 기술 사양을 찾고 계신가요? 리소스 라이브러리를 확인하거나 기술 전문가와 상담하세요.

연락하기
재산 명세서
전원 공급 입력 24 VDC ± 1% @ 10A 최소(300W 공급 권장)
이미터 채널 최대 4개의 MX 시리즈 이미터 지원
네트워크 인터페이스 10/100 base-T 포트 1개. EtherNet/IP 및 PROFINET 지원.
참고: DLR(Device Level Ring)은 지원되지 않습니다.

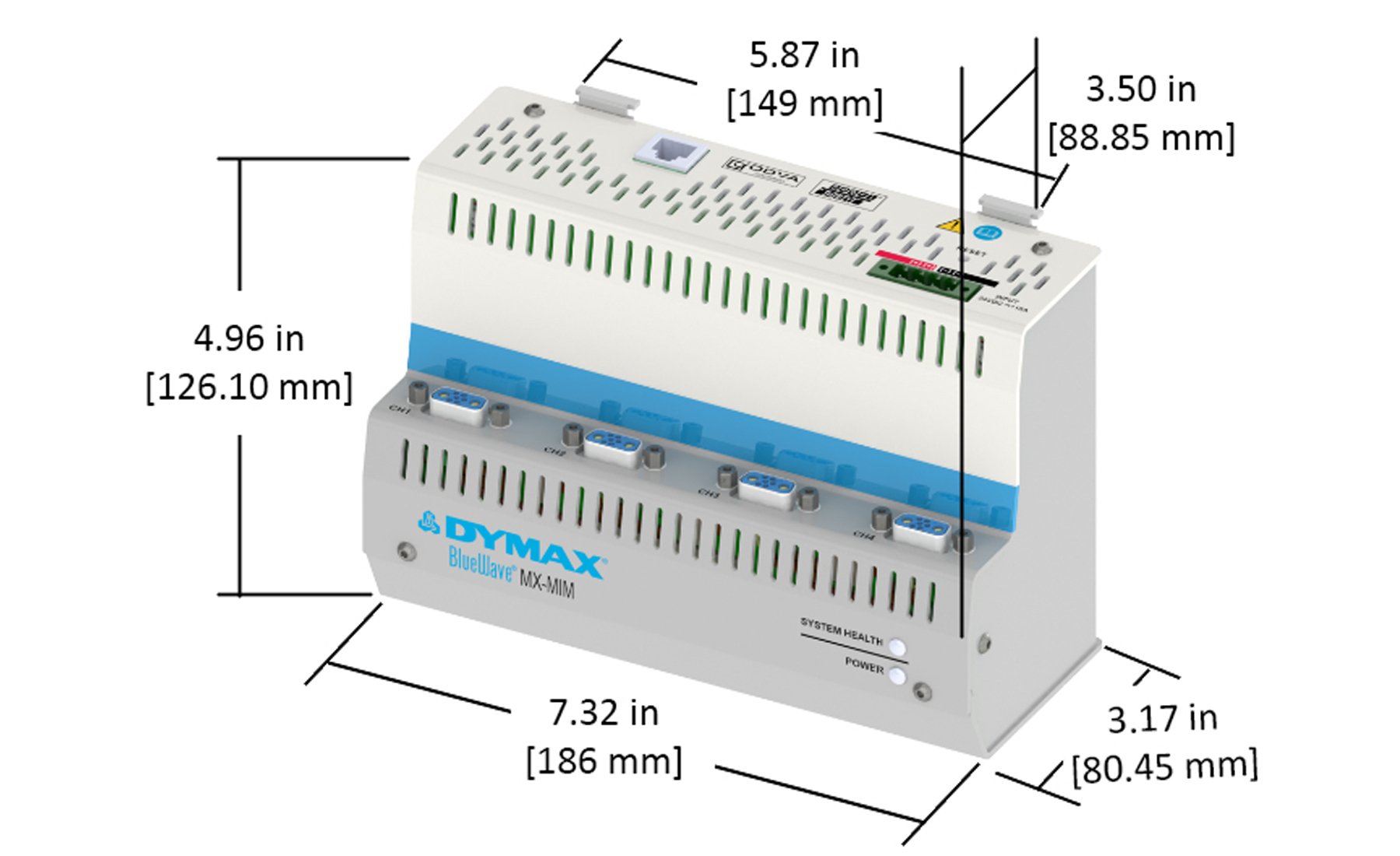

물리적 차원 높이 4.96인치 x 너비 7.32인치 x 깊이 3.50인치 [ 12.59cm x 18.59cm x 8.89cm]
설치 DIN 레일; 35mm 탑햇 스타일
무게 2.035파운드[0.923kg]
냉각 내부 팬, 필터 없음
작동 환경 실내에서만 사용 가능. 실외 사용에는 적합하지 않음. 주변 온도 +10~+40°C 0~80% 상대 습도, 해수면에서 비응축
참고: 이 장치는 먼지 입자와 유해한 증기가 최소한으로 유지되는 일반적인 생산 환경에서 작동하도록 설계되었습니다. 먼지 축적을 방지하기 위해 캐비닛 공기 여과가 제안됩니다.
보관 조건 -20 ~ +50°C, 상대 습도 0-75%, 비응축, 해수면

추가 기술 사양을 찾고 계신가요? 리소스 라이브러리를 확인하거나 기술 전문가와 상담하세요.

연락하기

부품 번호

프로젝트에 대한 완벽한 솔루션을 구축하거나 교체 부품을 찾으세요

수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.

43299

기계 인터페이스 모듈만 해당.

방출기, 컨트롤러와 방출기를 연결하는 상호 연결 케이블, 전원 공급 장치는 별도로 판매됩니다.

Global (CE Marked)

견적 요청

42287

2미터 인터커넥트 케이블 어셈블리

Global

견적 요청

43010

10미터 인터커넥트 케이블 어셈블리

Global

견적 요청

43011

20미터 인터커넥트 케이블 어셈블리

Global

견적 요청

고객이 제공

고객은 다음 사양에 따라 24V DC 전원 공급 장치를 직접 제공해야 합니다.

  • 최소 10암페어에서 24볼트 공급(권장 300와트)
  • 1% 전압 허용 오차
  • BlueWave와 일치하는 성능을 보장하기 위해 권장되는 CE 마크가 있는 장치 ® MX-MIM
