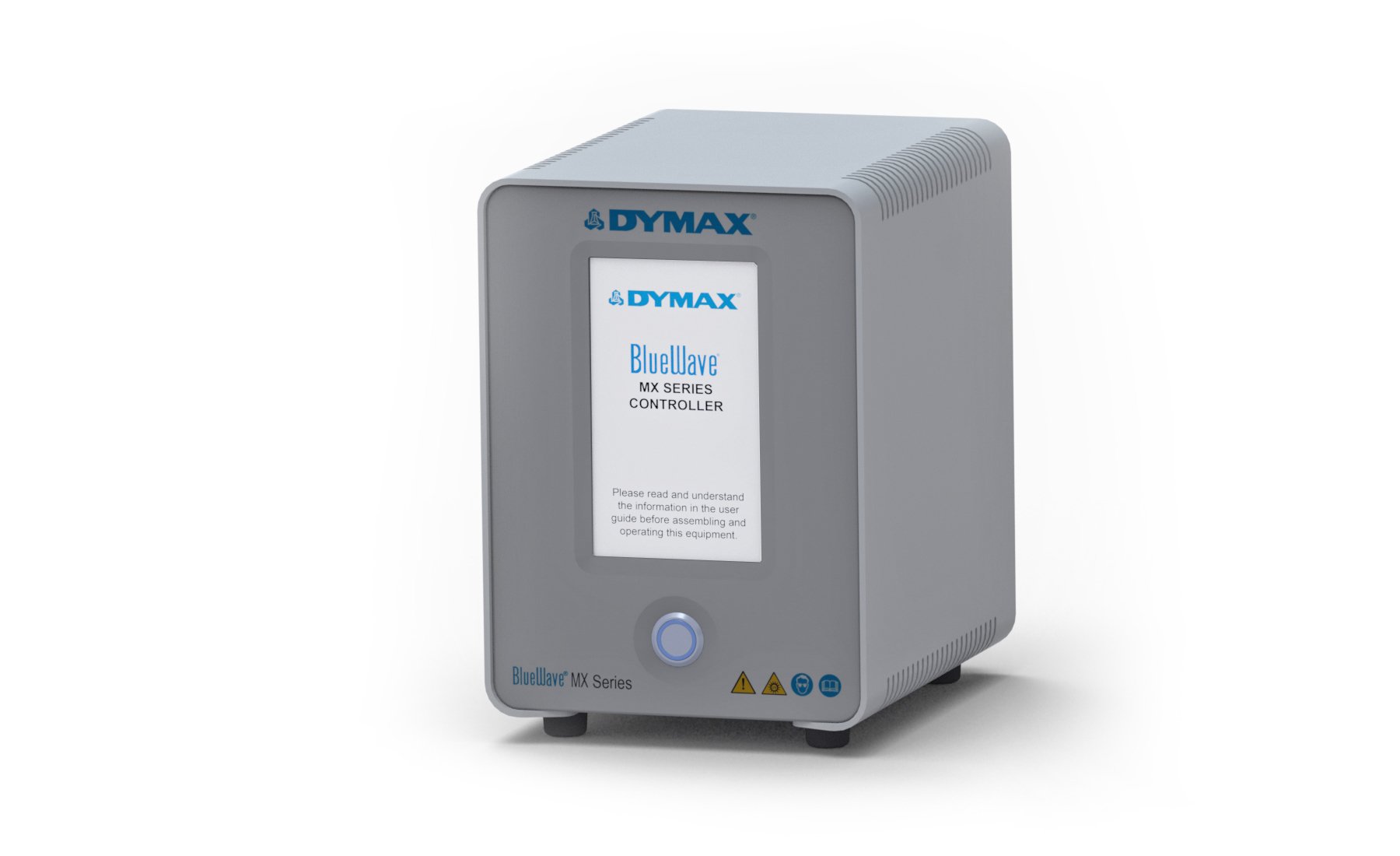

BlueWave MX 시리즈 멀티채널 컨트롤러
하나의 컨트롤러로 최대 4개의 BlueWave MX 시리즈 방출기를 독립적으로 구동
CE 마크 획득 – 전 세계적으로 이용 가능
다이맥스 블루웨이브 ® MX 시리즈 멀티채널 컨트롤러는 2채널 및 4채널 버전으로 제공되어 제조업체가 하나의 컨트롤러만 사용하여 최대 4개의 이미터 워크스테이션을 실행할 수 있습니다. 각 이미터는 다른 이미터와 독립적으로 또는 임의의 조합으로 제어하여 플러드 및 라이트 바 패턴을 생성할 수 있습니다. 활성화는 풋 페달 또는 향상된 PLC 및 인터페이스를 통해 수행할 수 있습니다. 이 컨트롤러는 BlueWave를 포함한 모든 Dymax MX 시리즈 이미터와 호환됩니다. ® MX-150 스팟램프, 블루웨이브 ® MX-250 플러드 램프, 그리고 BlueWave ® MX-275 라이트 바. 상호 연결 케이블은 2, 5, 10, 20m 길이로 제공되어, 에미터를 컨트롤러에서 더 멀리 배치할 수 있습니다.
컨트롤러는 제조업체에 더 큰 경화 유연성을 제공하도록 설계되었습니다. 사용자는 단일 에미터로 시작하여 응용 프로그램이 성장함에 따라 다른 에미터를 추가할 수 있습니다. 에미터 모델은 동일한 컨트롤러와 다양한 조합으로 활용할 수 있습니다. 스팟 경화 시스템이 필요한 경우 BlueWave ® MX-150 방출기에는 단일 또는 다중극 광도관을 장착하여 단일 컨트롤러에서 최대 16개의 개별 경화 지점을 제공할 수 있습니다.
BlueWave와 호환 ® MX-150 및 BlueWave ® 펌웨어 버전 1.08 이상의 MX-250 에미터. Dymax는 에미터를 당사 서비스 시설 중 한 곳으로 반환하여 에미터 펌웨어를 최신 버전으로 쉽게 업그레이드할 수 있습니다.
특징
특징
- 하나의 컨트롤러는 풋 스위치 또는 통합 라이트 바(50mm x 200mm)로 최대 4개의 방출기를 독립적으로 실행합니다.
- 감소된 컨트롤러로 필요한 설치 공간과 비용이 감소되었습니다.
- BlueWave MX-150 및 MX-250 방출기(365, 285, 405 nm 버전)와 호환
- 사용자는 LED 스팟 및 플러드 경화 구성 사이를 쉽게 전환할 수 있습니다.
- 생산 모드를 사용한 간단한 켜기/끄기 작업
- 필요할 때 특정 애플리케이션 경화 프로필/프로그램을 쉽게 입력, 저장 및 호출할 수 있습니다.
- 단위는 암호로 보호될 수 있으므로 작업자는 생산 모드에만 액세스할 수 있습니다.
- 개선된 사용자 인터페이스: 쉬운 메뉴 탐색을 위한 전체 키보드와 스타일러스가 있는 터치 스크린(장치에 부착)
- 즉시 켜기/끄기 기능으로 예열 기간이 필요 없어 에너지 효율성이 향상됩니다.
- LED 온도 관리 및 시스템 모니터링은 과열 없이 작동을 극대화하고, 중요한 시스템 기능을 모니터링하며 최대 LED 수명을 보장합니다.
- 원격 I/O 인터페이스를 통해 자동화 시스템에 쉽게 통합할 수 있으며 PLC 인터페이스 유연성이 향상됩니다.
자원
자원
Manual
매뉴얼: BlueWave MX-4E 확장 모듈
Selector Guide
가이드: 광중합 장비
Product Bulletin
게시판: BlueWave MX 시리즈 멀티채널 컨트롤러
게시판: MX-시리즈 컨트롤러용 MX-4E 확장 모듈
Equipment Drawings
CAD(STEP): MX 4채널 컨트롤러
CAD(STEP): MX 시리즈 컨트롤러
| 재산 | 명세서 |
|---|---|
| 전원 공급 입력 | 100-240V≈ 2.5A, 50-60Hz |
| LED 타이머 | 0.1~999초, 최대 (타이머 정확도 0.1%) |
| LED 활성화 | 풋 페달, LCD 터치스크린 또는 PLC |
| 냉각 | 공랭식 |
| 컨트롤러 치수(폭 x 깊이 x 높이) | 5.14인치 x 7.19인치 x 7.35인치 [13.1cm x 18.3cm x 18.7cm] |
| 무게 | 2.6파운드[1.18kg] |
| 작동 환경 | 10~40°C(50°F~104°F), 상대 습도 0~30%, 비응축 |
| 단위 보증 | 구매일로부터 1년 |
추가 기술 사양을 찾고 계신가요? 리소스 라이브러리를 확인하거나 기술 전문가와 상담하세요.
연락하기부품 번호
프로젝트에 대한 완벽한 솔루션을 구축하거나 교체 부품을 찾으세요
수량이 한정되어 있으므로 가격과 구매 가능 여부를 알아보려면 RFQ를 제출하세요.
컨트롤러
43181
블루웨이브 ® 전원 코드가 필요 없는 MX 시리즈 4채널 컨트롤러.
참고: 유럽 고객의 경우 해당 전원 코드가 추가됩니다.
43182
블루웨이브 ® 북미 전원 코드가 포함된 MX 시리즈 4채널 컨트롤러
43183
블루웨이브 ® 아시아 전원 코드(G형)가 있는 MX 시리즈 4채널 컨트롤러
43184
블루웨이브 ® 전원 코드가 필요 없는 MX 시리즈 2채널 컨트롤러.
참고: 유럽 고객의 경우 해당 전원 코드가 추가됩니다.
43185
블루웨이브 ® MX-시리즈 2채널 컨트롤러 - 북미 전원 코드(115V 플러그)
43186
블루웨이브 ® 아시아 전원 코드(G형)가 있는 MX 시리즈 2채널 컨트롤러
C-43185(M20204)
정리 - 블루웨이브 ® MX-시리즈 2채널 컨트롤러 - 북미 전원 코드(115V 플러그)
상호 연결 케이블
42287
2미터 인터커넥트 케이블 어셈블리
43010
10미터 인터커넥트 케이블 어셈블리
43011
20미터 인터커넥트 케이블 어셈블리
풋 페달
43106
풋 페달
방출 스탠드
41395
3면 아크릴 실드 - 스탠드와 함께 작동(부품 번호 41268)
43019
MX 이미터 스탠드 키트 - 스탠드에 부착(부품 번호 41268)되며 최대 4개의 이미터를 고정합니다.
43070
MX 이미터 스탠드 - 최대 4개의 이미터를 위한 LED 스탠드(부품 번호 41268) 및 키트(부품 번호 43019) 포함
